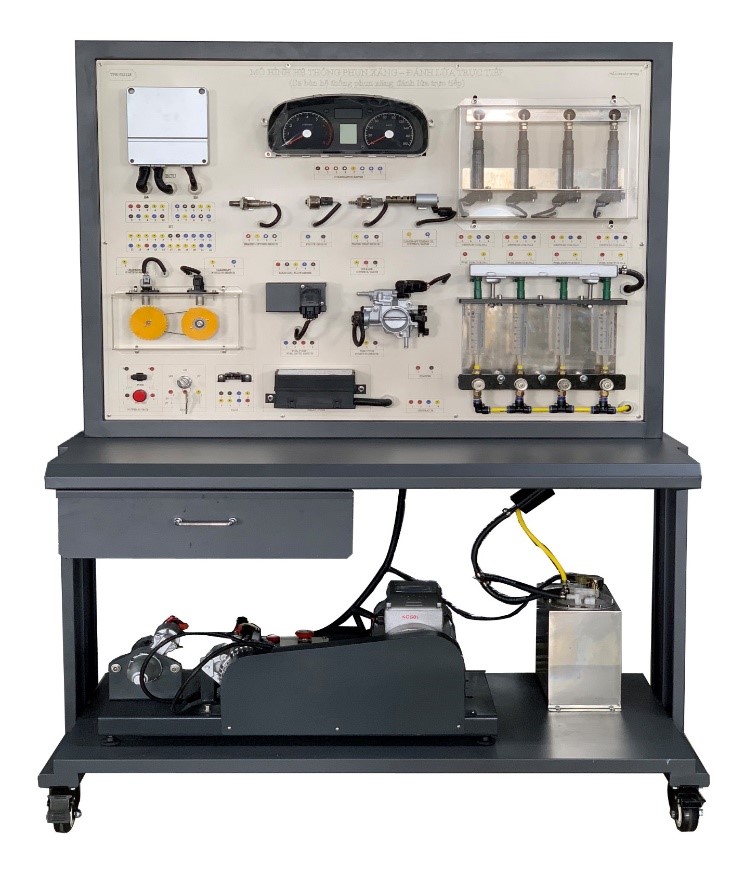

Vật tư chính là linh kiện đã qua sử dụng được làm mới, thiết kế và lắp ráp thành mô hình với hệ thống khung giá bố trí khoa học, hợp lý, đảm bảo phục vụ tốt công tác đào tạo nghề.
A. Phần sa bàn hệ thống.
Bộ linh kiện bao gồm đầy đủ các bộ phận trong hệ thống phun xăng và đánh lửa trên ôtô như:
+ Hộp điều khiển ECU
+ IC và bô bin đánh lửa trực tiếp
+ Cảm biến vị trí trục khuỷu
+ Cảm biến vị trí trục cam
+ Bộ dẫn động xung cho cảm biến
+ Dàn bugi
+ Cảm biến đo gió
+ Cảm biến nhiệt độ khí nạp
+ Cảm biến nhiệt độ nước làm mát
+ Cảm biến vị trí bướm ga
+ Van điều khiển không tải
+ Bơm nhiên liệu và lọc nhiên liệu
+ Vòi phun và ống phân phối
+ Ống định lượng có van khóa
+ Bảng táp lô hiển thị thông tin
+ Giắc chẩn đoán OBD, đèn Check Engine, khoá điện, rơ le, cầu chì
"+ Panel điều khiển:
- Được gia công bằng máy cắt CNC trên chất liệu phíp cao cấp, đảm bảo độ bền và chính xác. Trên mặt panel có bố trí khoá điện, bảng táp lô hiển thị thông tin hoạt động của động cơ, đèn Check Engine, giắc chẩn đoán OBD, bộ giắc điện đo kiểm,"
Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển
B. Bộ tạo Pan điện tử (mô phỏng sự cố hệ thống điều khiển):
- Bộ tạo pan có giao diện thân thiện, dễ sử dụng, cho phép thao tác theo các chế độ nhập lỗi, tùy chỉnh, cài đặt các lỗi tổ hợp (dành cho giáo viên khi đăng nhập vào hệ thống bằng Password).
- Sử dụng kết nối không dây chuẩn Wifi để tạo nên sự đơn giản cho việc lắp đặt và sử dụng.
- Bộ tạo pan có khả năng giao tiếp, đồng bộ hóa với các bộ tạo pan khác thông qua giao tiếp Wifi chuẩn IEEE 802.11 tần số 2.4 GHz và trạm thu wifi được kết nối với máy tính thông qua chuẩn giao tiếp USB, qua đó cho phép mở rộng và kết nối các thiết bị thành hệ thống thực tập đồng bộ, giúp giáo viên dễ dàng kiểm soát, kiểm tra và đánh giá kết quả thực tập của các học viên
- Thực hiện các phép tạo pan và đo trực tiếp mà không cần tháo, dỡ với các bộ giắc chờ cho phép dễ dàng lấy các tín hiệu để chẩn đoán. Các tính năng tạo pan bao gồm:
• Tạo lỗi đứt dây tín hiệu.
• Tạo lỗi tín hiệu chập chờn.
• Tạo lỗi tín hiệu bị chạm mát.
• Tạo lỗi sai giá trị điện áp của tín hiệu.
• Tạo lỗi sai tín hiệu điều khiển xung điện
- Bộ tạo pan bao gồm:
• 01 màn hình LCD 3.2 inch TFT, độ phân giải 320x240 pixels, hiển thị thông tin mã lỗi cài đặt.
• 01 phím điều hướng sử dụng loại núm xoay vô cấp cùng với các menu hiển thị trên màn hình dạng con trượt để nhập lỗi (pan) cho hệ thống. Có thể cài đặt lỗi đơn hoặc lỗi tổ hợp, các lỗi tổ hợp có thể được tùy chỉnh theo yêu cầu của giáo viên.
• 24 đèn LED báo lỗi được chọn, các đèn LED chỉ báo lỗi khi giáo viên lựa chọn và có thể tắt đi khi đã chọn lỗi xong, có thể reset lỗi để hệ thống hoạt động bình thường.
• Bộ thu tín hiệu WIFI - cổng giao tiếp USB (kết nối với máy vi tính cho phép giáo viên có thể tạo lỗi gián tiếp từ xa thông qua máy tính)
• 24 Cực đo kiểm, lấy tín hiệu bằng giắc 2mm.
• Cổng giao tiếp Y2M-50TK tích hợp toàn bộ dây nguồn để kết nối với các thiết bị, panel, module đào tạo (chuẩn kết nối chung cho phép bộ tạo pan điện tử có ghép nối các các thiết bị đào tạo khác nhau)
• Đĩa cài đặt phần mềm, hướng dẫn sử dụng
+ Panel điều khiển:
- Được gia công bằng máy cắt CNC trên chất liệu phíp cao cấp, đảm bảo độ bền và chính xác. Trên mặt panel có bố trí khoá điện, bảng táp lô hiển thị thông tin hoạt động của động cơ, đèn Check Engine, giắc chẩn đoán OBD, bộ giắc điện đo kiểm."
+ Tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình.
Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển
C. Hệ thống phần mềm đào tạo.
1. Bộ phần mềm thực hành ảo hệ thống phun xăng - đánh lửa trực tiếp bô bin đơn
2. Giáo trình điện tử
