A. Các module hệ thống đánh lửa

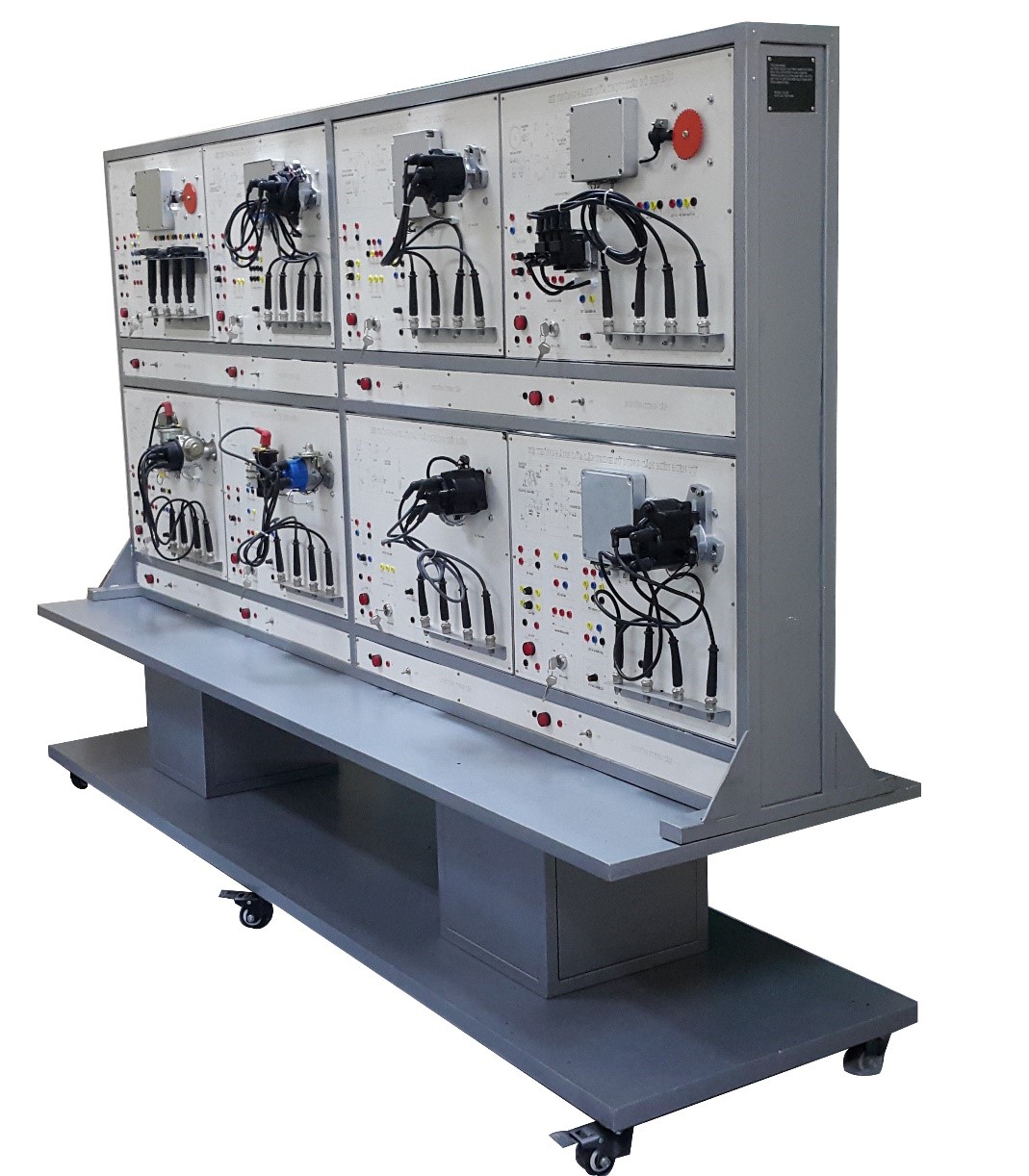

Thiết bị được sử dụng để đào tạo về cấu tạo, nguyên lý hoạt động, khảo sát đặc tuyến làm việc của các loại hệ thống đánh lửa trên xe ô tô. Bộ thiết bị cho phép người sử dụng có thể đấu nối vận hành từng module độc lập, có thể sử dụng các thiết bị kiểm tra để đo kiểm, chẩn đoán, tạo pan, sửa pan….
- Bộ thiết bị bao gồm 8 Module thể hiện các kiểu hệ thống đánh lửa thông dụng từ đơn giản đến hiện đại đang được ứng dụng trên ô tô, cụ thể như sau:
1. Module hệ thống đánh lửa lập trình sử dụng CB quang
Bao gồm:
- Hộp ECU
- Bộ chia điện
- Cảm biến đánh lửa kiểu quang (Tích hợp trong bộ chia điện)
- Bô bin (Tích hợp trong bộ chia điện)
- Bộ dây cao áp
- Bu gi đánh lửa
- 01 Khóa điện
- Rơ le, cầu chì
- Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
- 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
- 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
2. Module hệ thống đánh lửa lập trình sử dụng CB Hall
Bao gồm:
- Hộp ECU
- Bộ chia điện
- Cảm biến đánh lửa kiểu Hall (Tích hợp trong bộ chia điện)
- Bô bin (Tích hợp trong bộ chia điện)
- Bộ dây cao áp
- Bu gi đánh lửa
- 01 Khóa điện
- Rơ le, cầu chì
- Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
- 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
- 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
3. Module hệ thống đánh lửa trực tiếp sử dụng bô bin đôi
Bao gồm:
- Hộp ECU
- Cảm biến vị trí trục khuỷu
- Cảm biến vị trí trục cam
- IC - Bô bin đôi
- Bộ dây cao áp
- Bu gi đánh lửa
- 01 Khóa điện
- Rơ le, cầu chì
- Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
- 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
- 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
4. Module hệ thống đánh lửa trực tiếp sử dụng bô bin đơn
Bao gồm:
- Hộp ECU
- Cảm biến vị trí trục khuỷu
- Cảm biến vị trí trục cam
- IC - Bô bin đơn
- Bu gi đánh lửa
- 01 Khóa điện
- Rơ le, cầu chì
- Giắc đo kiểm cách điện chất lượng cao, đường kính lỗ 4mm, có các mầu khác nhau
- 01 Mặt cắt CNC trên chất liệu phíp thủy tinh cao cấp hoặc tương đương, sơ đồ mạch điện của modul
- 01 Nắp đậy modul bằng thép tấm định hình 0,8-1.0mm
B. Giá đỡ module chuyên dùng.
- Giá đỡ được thiết kế chuyên nghiệp, dùng để đỡ các module được làm bằng thép sơn tĩnh điện và nhôm đúc định hình.
- Các modul có thể tháo rời thánh các modul độc lập
- Giá đỡ dây điện tiêu chuẩn
- Khung giá mô hình được thiết kế 2 mặt, thuận tiện cho việc thao tác và thực tập của học sinh
- Giá đỡ có bố trí các bánh xe có khóa hãm để tiện di chuyển.
C. Phần mềm đào tạo trên thiết bị
- Cung cấp các bài học ứng dụng trên thiết bị
"- Cung cấp thông số kỹ thuật chung của thiết bị
- Cung cấp thông số kỹ thuật chung của hệ thống
- Hướng dẫn vận hành thiết bị (các bước chuẩn bị, thao tác vận hành, quy tắc an toàn)"
"- Cung cấp các kiến thức cơ bản về điện, điện tử, sơ đồ mạch điện
- Cung cấp các kiến thức cơ bản về chẩn đoán"
- Cung cấp các kiến thức cơ bản về cấu tạo và hoạt động các hệ thống liên quan
- Cung cấp quy trình tháo - lắp - kiểm tra các hệ thống cơ khí liên quan
- Cung cấp sơ đồ mạch điện và quy trình kiểm tra, đấu nối các hệ thống điện liên quan
- Giới thiệu và hướng dẫn sử dụng một số thiết bị chuyên dùng liên quan như các dụng cụ đo, thiết bị chẩn đoán chuyên dùng…
- Tài liệu hướng dẫn sử dụng bằng bản cứng và bản mềm
