Thông số kĩ thuật:

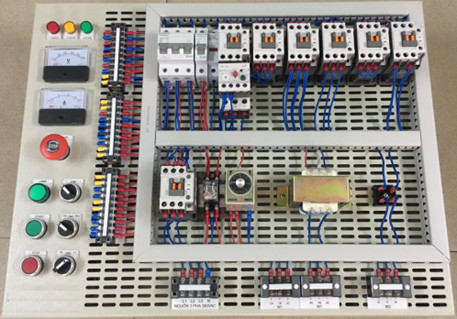

A. Panel thực hành lắp đặt điện cơ bản
Panel gấp bằng tôn dầy 1,5mm sơn tĩnh điện
Có chân cao su chống rung
Mặt panel: được đột sẵn lỗ gá lắp thiết bị: đồng hồ, nút nhấn, Công tắc, đèn báo.
Các thiết bị khác được gá lắp trên thanh ray nhôm.
Dây dẫn đầu nối được đặt gọn gàng vào trong ghen răng lược bố trí trên mặt module.
Mặt module sơn tĩnh điện màu kem
Panel có tay xách nhựa hai bên
B. Bộ khí cụ điện thực hành
Áp tô mát 1 pha
PS45N/ VN
Dòng điện ≥ 5A
Áp tô mát 3 pha
PS45N/ VN
Dòng điện ≥ 10A
Công tắc tơ
MC9/ Hàn Quốc
Điện áp (220÷ 380)V;
Dòng điện ≥ 9A
Rơ le nhiệt
Mt32/ Hàn Quốc
Dòng bảo vệ: 6-9A
Công tắc chuyển mạch vôn
EZW26A/ TQ
Dòng điện/điện áp: 16A/600VAC, 7 vị trí
Đồng hồ Ampe mét
BP-670/ TQ
Dòng chỉ thị 10A
Đồng hồ Von mét
BP-670/ TQ
Chỉ thị kim
Điện áp chỉ thị 500V
Đèn báo
AD16-22D/S31/ TQ
Phi 22, 220V
Nút nhấn
LA38/ TQ
10A/220V
Nút dừng khẩn cấp
CR-257R-1/ Hàn Quốc
5A/250V
Rơ le bảo vệ thứ tự pha
XJ3-G/ TQ
Chức năng:
Bảo vệ mất pha
Bảo vệ đảo pha
Điện áp cấp: 3 pha 380Vac
Tiếp điểm đầu ra: 1NO + 1NC
Ith: 5A
Rơ le thời gian
AH3-3/ TQ
Điện áp cuộn dây: 220Vdc
Dòng tiếp điểm: 5A/250Vac
Tiếp điểm trễ thường đóng mở chậm: 1
Tiếp điểm trễ thường mở đóng chậm: 1
Tiếp điểm NO: 1
Tiếp điểm NC: 1
Thời gian trễ: 0-30sec
Rơ le trung gian
MY4N/ OMRON
Coil: 220Vac
Số tiếp điểm: 4NO+4NC
Thông số tiếp điểm:
5A-240Vac
5A-28Vdc
Rơ le bảo vệ điện áp
XJ3-D/ TQ
- Nguồn: 3 Pha (50Hz) 380VAC
- Bảo vệ quá áp: 380~460VAC, thời gian trễ: 1,5~4s (có thể điều chỉnh)
- Bảo vệ thấp áp: 300~380VAC, thời gian trễ: 2~9s (có thể điều chỉnh)
- Độ chính xác với điện áp: ±5%
- Lỗi pha: Điện áp nguồn cấp < 60%Ue và Bảo vệ thứ tự pha ≤ 2s
- Công suất tiếp điểm: AC380V 3A
- Công suất tiêu thụ: ≤ 1W
- Độ bền điện: 105 ( không lớn hơn tải định mức)
- Dải Nhiệt độ hoạt động: -5°C~+40°C
Động cơ điện 3 pha
GL 711-2/ TQ
Điện áp: 220V/380V
Công suất: 0,37Kw
Tần số: 50Hz
* Dây điện
1x1mm=100m(đỏ-50m, xanh 50m)
1x0,75mm=100m(đỏ-50m, xanh 50m)
* Cốt càng cua
500xanh+ 500đỏ
C. Bộ dụng cụ phục vụ thực hành
* 01 Đồng hồ vạn năng
Hiển thị kim
Điện áp AC: 10/50/250/1000V
Điện áp DC: 0.25/0.5/2.5/10/50/250/1000V
Trở kháng: x1/x10/x1K/x10K Omega
Cường độ dòng điện: 50uA/2.5mA/25mA/250mA/2.5A
* 01 tuốc nơ vít 2 cạnh
* 01 tuốc nơ vít 4 cạnh
* 01 Kìm cắt dây
* 01 Kìm ép cốt
* 01 Hộp đựng dụng cụ
