Khả năng thực hành
Phương pháp tạo ra khí nén
Ứng dụng của khí nén trong thực tế
Cấu tạo máy nén khí
Vận hành máy nén khí
Lọc khí nén
Phân phối khí nén
Cấu tạo van điện từ 3/2
Cấu tạo van điện từ 5/2
Cấu tạo xilanh đơn
Cấu tạo xi lanh kép
Cấu tạo van tiết lưu
Van điện từ 3/2 điều khiển xilanh đơn
Van điện từ 5/2 điều khiển xilanh kép
1. Thông số chung

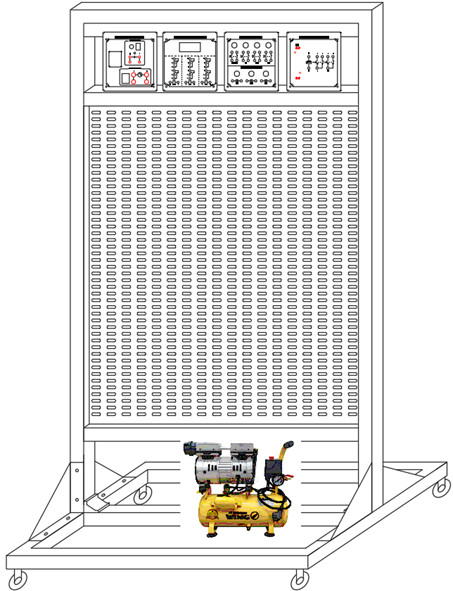

1.1 Khung gá mô hình
* Chân đế
Kích thước DxRxC: 900x500x40mm
Khung thép hộp, mặt bưng tôn dày 1,5mm sơn tĩnh điện
* Khung gá module
Kích thước DxRxC: 900x40x1500mm
Khung bằng nhôm định hình 40x40mm anot hóa chống ăn mòn, chống xước.
1.2. Hộp đỡ module
Sử dụng một trong các loại hộp
+ Loại 1:
Kích thước phủ bì: DxRxS1xS2- 220x300x120x55mm
Kích thước lọt lòng: DxRxS1xS2- 193x287x118x53mm
Vật liệu: Nhựa PP cách điện
Màu: Trắng ngà
Cấu trúc: Đúc nguyên khối có sẵn các vị trí lỗ gá lắp mặt panel bằng bulong M4.
Hộp đỡ thiết kế nghiêng 15° so với mặt phẳng nằm ngang để module thực hành có thể đặt độc lập trên mặt bàn hoặc gá lắp trên khung gá chuẩn A4 của bàn thực hành.
+ Loại 2:
Kích thước phủ bì: DxRxS1xS2- 400x300x120x55mm
Kích thước lọt lòng: DxRxS1xS2- 393x287x118x53mm
Vật liệu: Nhựa PP cách điện
Màu: Trắng ngà
Cấu trúc: Đúc nguyên khối có sẵn các vị trí lỗ gá lắp mặt panel bằng bulong M4.
Hộp đỡ thiết kế nghiêng 15° so với mặt phẳng nằm ngang để module thực hành có thể đặt độc lập trên mặt bàn hoặc gá lắp trên khung gá chuẩn A4 của bàn thực hành.
1.3. Mặt module
Loại 1: Kích thước phủ bì : DxRxC: 220x317x4mm.
Loại 2: Kích thước phủ bì : DxRxC: 400x317x4mm.
Vật liệu: Compact HPL dầy 4mm phủ melamin chống xước 2 mặt.
Màu: Mặt melamin màu kem vàng.
Chữ và hình chỉ dẫn: Khắc chìm độ sâu 0,15mm trên bền mặt module đảm bảo thẩm mỹ và độ bền. Chữ và chỉ dẫn màu đen.
