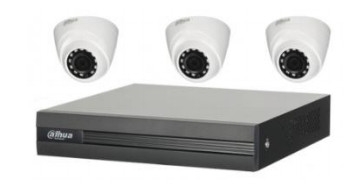

Thông số kĩ thuật:
I. Khả năng thực hành
> Tìm hiểu các thiết bị trong hệ thống camera
> Kết nối các camera với bộ điều khiểm trung tâm
> Cài đặt bộ điều khiển trung tâm
> Vận hành hệ thống camera
II. Thông số kỹ thuật
1. Bộ khung gá module * Khung gá: Kích thước: DxRxC- 580x610x40mm
Vật liệu: Nhôm định hình 40x40 bề mặt được anot hóa chống xước.
Màu sắc: Trắng bạc
Khung chia 2 tầng gá các module thực hành
Các thanh nhôm có sẵn rãnh lắp ghép cho phép lắp đặt các module với khung gá một cách đơn giản nhanh gọn.
Khoảng lắp đặt module bé: 167mm
Khoảng lắp đặt module lớn: 307mm
* Đế đỡ
Kích thước: DxRxC- 580x250x25mm
Vật liệu: Thép tạo hình sơn tĩnh điện
Màu sắc: ghi xám
Đế dùng để lắp đặt khung gá module, giúp khung gá module đứng vững.
2. Thông số chi tiết thiết bị
2.1. Module cấp nguồn
Module tương thích với khung gá 2 tầng bàn đa năng,
hoặc có thể đặt độc lập trên mặt bàn.
a. Đặc tính module:
* Hộp đỡ module
Kích thước phủ bì: DxRxS1xS2- 220x300x120x55mm
Kích thước lọt lòng: DxRxS1xS2- 193x287x118x53mm
Vật liệu: Nhựa PP cách điện
Màu: Trắng ngà
Cấu trúc: Đúc nguyên khối có sẵn các vị trí lỗ gá lắp mặt panel bằng bulong M4.
Hộp đỡ thiết kế nghiêng 15o so với mặt phẳng nằm ngang để module thực hành có thể đặt độc lập
trên mặt bàn hoặc gá lắp trên khung gá chuẩn A4 của bàn thực hành.
* Mặt module
Kích thước phủ bì : DxRxC: 220x317x4mm.
Vật liệu: Compact HPL dầy 4mm phủ melamin chống xước 2 mặt.
Màu: Mặt melamin màu kem vàng.
Chữ và hình chỉ dẫn: Khắc chìm độ sâu 0,15mm trên bền mặt module đảm bảo thẩm mỹ và độ bền.
Chữ và chỉ dẫn màu đen.
b. Danh mục thiết bị:
- Hộp đỡ - Mặt panel - Bulong inox - Aptomat bảo vệ ngắn mạch
PS45N/ Việt Nam - Đèn báo nguồn AD16-16E/ Trung Quốc - Ổ cắm đôi
S18/ Việt Nam - Nguồn điện 12Vdc
c. Thông số chi tiết: - Aptomat bảo vệ ngắn mạch
Chức năng bảo vệ: Ngắn mạch
Loại: MCB
Số cực: 2
Số pha: 1
Điện áp tối đa: 400V
Dòng làm việc: 16A
Dòng cắt: 4,5kA - Đèn báo nguồn
Kích cỡ lắp đặt: phi 16
Màu sắc: đỏ
Điện áp: 24Vdc
Điện Trở cách điện: ≥2MΩ
Tuổi thọ > 100.000 giờ
Nhiệt độ hoạt động: -25~80 độ C - Ổ cắm đôi
Kiểu: 2 chấu
Loại: ổ đôi
Điện áp tối đa: 250Vac
Dòng điện làm việc: 16A
2.2. Module đầu ghi hình 4 kênh
Module tương thích với khung gá 2 tầng bàn đa năng,
hoặc có thể đặt độc lập trên mặt bàn.
a. Đặc tính module:
* Hộp đỡ module
Kích thước phủ bì: DxRxS1xS2- 220x300x120x55mm
Kích thước lọt lòng: DxRxS1xS2- 193x287x118x53mm
Vật liệu: Nhựa PP cách điện
Màu: Trắng ngà
Cấu trúc: Đúc nguyên khối có sẵn các vị trí lỗ gá lắp mặt panel bằng bulong M4.
Hộp đỡ thiết kế nghiêng 15o so với mặt phẳng nằm ngang để module thực hành có thể đặt độc lập
trên mặt bàn hoặc gá lắp trên khung gá chuẩn A4 của bàn thực hành.
* Mặt module
Kích thước phủ bì : DxRxC: 220x317x4mm.
Vật liệu: Compact HPL dầy 4mm phủ melamin chống xước 2 mặt.
Màu: Mặt melamin màu kem vàng.
Chữ và hình chỉ dẫn: Khắc chìm độ sâu 0,15mm trên bền mặt module đảm bảo thẩm mỹ và độ bền.
Chữ và chỉ dẫn màu đen.
b. Danh mục thiết bị: - Hộp đỡ - Mặt panel - Bulong inox - Đầu ghi hình 4 kênh DS-7204HQHI-K1/ Trung Quốc - Ổ cứng 500GB - adapter nguồn
c. Thông số chi tiết:
Đầu ghi hình 4 kênh - Đầu ghi hình 3 Megapixel HD-TVI 4 kênh.
– Chuẩn nén hình ảnh: H.265/ H.265+.
– Hỗ trợ H265 PRO+ giúp giảm băng thông và tăng thời gian lưu trữ gấp 4 LẦN so với
chuẩn H.265.
– Cổng màn hình HDMI và cổng VGA: 1920 x 1080P.
– Tương thích với tín hiệu ngõ ra HDMI, VGA. Nhiều chế độ ghi hình khác nhau.
– Ngõ vào Audio: 1 kênh, RCA (2.0 Vp-p, 1KΩ).
– Ngõ ra Audio: 1-ch, RCA (Linear, 1 KΩ).
– Khoảng cách kết nối đến camera: Tối đa 1200 mét với cáp đồng trục.
– Hỗ trợ 1 ổ cứng SATA, dung lượng mỗi ổ 10TB.
– Chế độ xem lại đồng thời: 4 kênh.
– Hỗ trợ giao thức: TCP/IP, PPPoE, DHCP, Hik-Connect, DNS, DDNS, NTP, SADP, NFS, iSCSI, UPnP:tm:, HTTPS, ONVIF.
– Hỗ trợ ngõ ra âm thanh 2 chiều: 1 kênh, RCA (2.0 Vp-p, 1 KΩ).
– Hỗ trợ xem lại nhiều kênh cùng lúc, cho phép hai băng thông cho mỗi kênh.
– Hỗ trợ chế độ chống ghi đè lên những đoạn video clips quan trọng đã được đánh dấu.
– Tìm kiếm trực quan.
– Cổng giao tiếp RS-485 để điều khiển các camera PTZ.
– Có thể chỉnh thứ tự các ô camera trên màn hình. Xem qua mạng chất lượng cao.
– Cổng kết nối: RJ45, 10M/ 100Mbps.
– Hỗ trợ 2 cổng USB 2.0.
– Hỗ trợ xem bằng điện thoại di động: iPhone, iPad và hệ điều hành Android.
– Đầu ghi hình hỗ trợ 4 loại camera: HD-TVI camera, AHD, Analog camera và IP camera.
– Hỗ trợ thêm 2 Camera IP 6MP (tối đa 6 camera khi giảm số kênh TVI).
– Phần mềm giám sát và tên miền miễn phí 4 kênh.
– Nguồn điện cung cấp: 12VDC.
– Công suất tiêu thụ: ≤ 6W.
– Kích thước: 315 x 242 x 45mm.
– Trọng lượng: ≤ 1.16kg.
2.3. Module camera1
Module tương thích với khung gá 2 tầng bàn đa năng,
hoặc có thể đặt độc lập trên mặt bàn.
a. Đặc tính module: - Kích thước phủ bì: DxRxC- 176x161x54mm(±5%) - Hộp đỡ bằng nhựa ABS đúc nguyên khối - Mặt module bằng vật liệu Solid Phenolic phủ melamin 2 mặt - Mặt module bằng vật liệu Solid Phenolic phủ melamin dầy 4mm - Chống thấm nước, cách điện, chống xước - Chữ và hình vẽ được khắc chìm bằng công nghệ khắc - CNC đảm bảo độ bền và thẩm mỹ. Chú thích và tên bằng tiếng Việt hoặc tiếng Anh. - Mặt module lắp ghép với hộp đỡ bằng các Bulong inox 4mm
b. Danh mục thiết bị: - Hộp đỡ - Mặt panel - Bulong inox - Camera dome hồng ngoại DS-2CE70DF0T-PF/ Trung Quốc - Dây cáp tín hiệu - Dây cấp nguồn - Đầu nối cáp
c. Thông số chi tiết: Camera dome hồng ngoại
– Camera quan sát dạng bán cầu dòng ColorVu, độ phân giải 2MP hỗ trợ màu 24/7.
– Cảm biến hình ảnh: High-Performance CMOS 2MP.
– Độ phân giải: 1920×1080@25fps.
– Ống kính cố định: 2.8mm (đặt hàng 3.6mm, 6mm).
– Độ nhạy sáng: 0.001Lux@F1 .0.
– Đèn ánh sáng trắng tầm xa 20 mét.
– Chức năng chống ngược sáng DWDR.
– Chức năng tự động điều chỉnh độ lợi AGC.
– Chức năng bù ngược sáng BLC.
– Chức năng chống chói sáng HLC.
– Chức năng giảm nhiễu số 3D-DNR.
– Hỗ trợ chuyển chế độ 4 trong 1 (TVI/AHD/CVI/CVBS).
– Nguồn điện: 12VDC, vỏ nhựa.
– Kích thước: Φ 85.1 mm × 77.62 mm.
– Trọng lượng: 161g.
2.4. Module camera2
Module tương thích với khung gá 2 tầng bàn đa năng,
hoặc có thể đặt độc lập trên mặt bàn.
a. Đặc tính module: - Kích thước phủ bì: DxRxC- 176x161x54mm(±5%) - Hộp đỡ bằng nhựa ABS đúc nguyên khối - Mặt module bằng vật liệu Solid Phenolic phủ melamin 2 mặt - Mặt module bằng vật liệu Solid Phenolic phủ melamin dầy 4mm - Chống thấm nước, cách điện, chống xước - Chữ và hình vẽ được khắc chìm bằng công nghệ khắc - CNC đảm bảo độ bền và thẩm mỹ. Chú thích và tên bằng tiếng Việt hoặc tiếng Anh. - Mặt module lắp ghép với hộp đỡ bằng các Bulong inox 4mm
b. Danh mục thiết bị: - Hộp đỡ - Mặt panel - Bulong inox - Camera dome hồng ngoại DS-2CE70DF0T-PF/ Trung Quốc - Dây cáp tín hiệu - Dây cấp nguồn - Đầu nối cáp
c. Thông số chi tiết:
Camera dome hồng ngoại
– Camera quan sát dạng bán cầu dòng ColorVu, độ phân giải 2MP hỗ trợ màu 24/7.
– Cảm biến hình ảnh: High-Performance CMOS 2MP.
– Độ phân giải: 1920×1080@25fps.
– Ống kính cố định: 2.8mm (đặt hàng 3.6mm, 6mm).
– Độ nhạy sáng: 0.001Lux@F1.0.
– Đèn ánh sáng trắng tầm xa 20 mét.
– Chức năng chống ngược sáng DWDR.
– Chức năng tự động điều chỉnh độ lợi AGC.
– Chức năng bù ngược sáng BLC.
– Chức năng chống chói sáng HLC.
– Chức năng giảm nhiễu số 3D-DNR.
– Hỗ trợ chuyển chế độ 4 trong 1 (TVI/AHD/CVI/CVBS).
– Nguồn điện: 12VDC, vỏ nhựa.
– Kích thước: Φ 85.1 mm × 77.62 mm.
– Trọng lượng: 161g.
2.5. Module camera3
Module tương thích với khung gá 2 tầng bàn đa năng,
hoặc có thể đặt độc lập trên mặt bàn.
a. Đặc tính module: - Kích thước phủ bì: DxRxC- 176x161x54mm(±5%) - Hộp đỡ bằng nhựa ABS đúc nguyên khối - Mặt module bằng vật liệu Solid Phenolic phủ melamin 2 mặt - Mặt module bằng vật liệu Solid Phenolic phủ melamin dầy 4mm - Chống thấm nước, cách điện, chống xước - Chữ và hình vẽ được khắc chìm bằng công nghệ khắc - CNC đảm bảo độ bền và thẩm mỹ. Chú thích và tên bằng tiếng Việt hoặc tiếng Anh. - Mặt module lắp ghép với hộp đỡ bằng các Bulong inox 4mm
b. Danh mục thiết bị:
- Hộp đỡ - Mặt panel - Bulong inox - Camera dome hồng ngoại DS-2CE70DF0T-PF/ Trung Quốc - Dây cáp tín hiệu - Dây cấp nguồn - Đầu nối cáp
c. Thông số chi tiết:
Camera ngoài trời hồng ngoại - Hình ảnh màu sắc 24/7 với ống kính có khẩu độ F1.0.
– Cảm biến hình ảnh: CMOS.
– Độ phân giải: 2.0 Megapixel.
– Độ nhạy sáng 0.001 lux @(F1.0, AGC ON).
– Ống kính tùy chọn 2.8/3.6/6mm.
– Hỗ trợ đèn trợ sáng với khoảng cách chiếu sáng lên đến 20 mét.
– Chức năng giảm nhiễu số 3D DNR.
– Chức năng chống ngược sáng kỹ thuật số DWDR.
– Chức năng chuyển qua lại 4 chế độ TVI/AHD/CVI/CVBS.
– Tiêu chuẩn chống bụi và nước: IP67 (thích hợp sử dụng trong nhà và ngoài trời).
– Chức năng giảm nhiễu số 3D-DNR.
– Hỗ trợ chuyển chế độ 4 trong 1 (TVI/AHD/CVI/CVBS).
– Nguồn điện: 12VDC, vỏ nhựa.
– Kích thước: Φ 85.1 mm × 77.62 mm.
– Trọng lượng: 161g.
III. Phụ kiện
> Dây nguồn
> Tài liệu hướng dẫn
