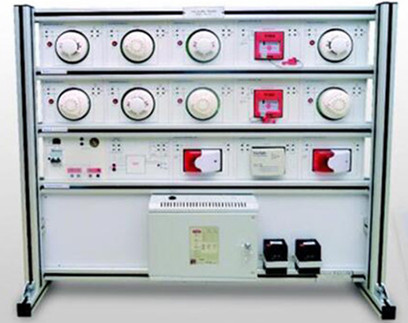

Thông số kĩ thuật:
I. Khả năng thực hành
> Tìm hiểu các thiết bị trong hệ thống báo cháy
> Kết nối các thiết bị với bộ điều khiểm trung tâm
> Cài đặt bộ điều khiển trung tâm
> Vận hành hệ thống báo cháy
II. Thông số kỹ thuật
1. Bộ khung gá module
* Khung gá:
Kích thước: DxRxC- 940x610x40mm
Vật liệu: Nhôm định hình 40x40 bề mặt được anot hóa chống xước.
Màu sắc: Trắng bạc
* Đế đỡ
Kích thước: DxRxC- 940x250x25mm
2. Thông số chi tiết thiết bị
2.1. Module cấp nguồn
Module tương thích với khung gá 2 tầng bàn đa năng,
hoặc có thể đặt độc lập trên mặt bàn.
a. Đặc tính module:
* Hộp đỡ module
Kích thước phủ bì: DxRxS1xS2- 220x300x120x55mm
Kích thước lọt lòng: DxRxS1xS2- 193x287x118x53mm
Vật liệu: Nhựa PP cách điện
Màu: Trắng ngà
* Mặt module
Kích thước phủ bì : DxRxC: 220x317x4mm.
Vật liệu: Compact HPL dầy 4mm phủ melamin chống xước 2 mặt.
Màu: Mặt melamin màu kem vàng.
b. Danh mục thiết bị:
- Hộp đỡ
- Mặt panel
- Bulong inox
- Aptomat bảo vệ ngắn mạch
PS45N/ Việt Nam
- Đèn báo nguồn
AD16-16E/ Trung Quốc
- Ổ cắm đôi
S18/ Việt Nam
c. Thông số chi tiết:
- Aptomat bảo vệ ngắn mạch
Chức năng bảo vệ: Ngắn mạch
Loại: MCB
Số cực: 2
Số pha: 1
Điện áp tối đa: 400V
Dòng làm việc: 16A
Dòng cắt: 4,5kA
- Đèn báo nguồn
Kích cỡ lắp đặt: phi 16
Màu sắc: đỏ
Điện áp: 24Vdc
Điện Trở cách điện: ≥2MΩ
Tuổi thọ > 100.000 giờ
Nhiệt độ hoạt động: -25~80 độ C
- Ổ cắm đôi
Kiểu: 2 chấu
Loại: ổ đôi
Điện áp tối đa: 250Vac
Dòng điện làm việc: 16A
2.2. Module bộ báo cháy trung tâm
a. Đặc tính module:
* Hộp đỡ module
Kích thước phủ bì: DxRxS1xS2- 400x300x120x55mm
Kích thước lọt lòng: DxRxS1xS2- 393x287x118x53mm
Vật liệu: Nhựa PP cách điện
Màu: Trắng ngà
* Mặt module
Kích thước phủ bì : DxRxC: 400x317x4mm.
Vật liệu: Compact HPL dầy 4mm phủ melamin chống xước 2 mặt.
Màu: Mặt melamin màu kem vàng.
b. Danh mục thiết bị:
- Hộp đỡ
- Mặt panel
- Bulong inox
- Bộ báo cháy trung tâm
NX4/ NetworX
- Bộ chân cắm 2mm
24.103.1.N
24.103.2.N/ Trung Quốc
2.3. Module đầu báo khói
Module tương thích với khung gá 2 tầng bàn đa năng,
hoặc có thể đặt độc lập trên mặt bàn.
a. Đặc tính module:
- Kích thước phủ bì: DxRxC- 176x161x54mm(±5%)
- Hộp đỡ bằng nhựa ABS đúc nguyên khối
- Mặt module bằng vật liệu Solid Phenolic phủ melamin 2 mặt
- Mặt module bằng vật liệu Solid Phenolic phủ melamin dầy 4mm
- Chống thấm nước, cách điện, chống xước
- Chữ và hình vẽ được khắc chìm bằng công nghệ khắc
- CNC đảm bảo độ bền và thẩm mỹ. Chú thích và tên bằng tiếng Việt hoặc tiếng Anh.
- Mặt module lắp ghép với hộp đỡ bằng các Bulong inox 4mm
b. Danh mục thiết bị:
- Hộp đỡ
- Mặt panel
- Bulong inox
-Đầu báo khói
AH-0311-4/ Trung Quốc
- Bộ chân cắm 2mm
24.103.1.N
24.103.2.N/ Trung Quốc
2.4. Module đầu báo nhiệt
Module tương thích với khung gá 2 tầng bàn đa năng,
hoặc có thể đặt độc lập trên mặt bàn.
a. Đặc tính module:
- Kích thước phủ bì: DxRxC- 176x161x54mm(±5%)
- Hộp đỡ bằng nhựa ABS đúc nguyên khối
- Mặt module bằng vật liệu Solid Phenolic phủ melamin 2 mặt
- Mặt module bằng vật liệu Solid Phenolic phủ melamin dầy 4mm
- Chống thấm nước, cách điện, chống xước
- Chữ và hình vẽ được khắc chìm bằng công nghệ khắc
- CNC đảm bảo độ bền và thẩm mỹ. Chú thích và tên bằng tiếng Việt hoặc tiếng Anh.
- Mặt module lắp ghép với hộp đỡ bằng các Bulong inox4mm
b. Danh mục thiết bị:
- Hộp đỡ
- Mặt panel
- Bulong inox
-Đầu báo nhiệt
AHR-871/ Trung Quốc
- Bộ chân cắm 2mm
24.103.1.N
24.103.2.N/ Trung Quốc
2.5. Module nút nhấn báo cháy
Module tương thích với khung gá 2 tầng bàn đa năng,
hoặc có thể đặt độc lập trên mặt bàn.
a. Đặc tính module:
- Kích thước phủ bì: DxRxC- 176x161x54mm(±5%)
- Hộp đỡ bằng nhựa ABS đúc nguyên khối
- Mặt module bằng vật liệu Solid Phenolic phủ melamin 2 mặt
- Mặt module bằng vật liệu Solid Phenolic phủ melamin dầy 4mm
- Chống thấm nước, cách điện, chống xước
- Chữ và hình vẽ được khắc chìm bằng công nghệ khắc
- CNC đảm bảo độ bền và thẩm mỹ. Chú thích và tên bằng tiếng Việt hoặc tiếng Anh.
- Mặt module lắp ghép với hộp đỡ bằng các Bulong inox4mm
b. Danh mục thiết bị:
- Hộp đỡ
- Mặt panel
- Bulong inox
-Nút nhấn báo cháy
CM-FP1/ Đài Loan
- Bộ chân cắm 2mm
24.103.1.N
24.103.2.N/ Trung Quốc
2.6. Module còi báo cháy
Module tương thích với khung gá 2 tầng bàn đa năng,
hoặc có thể đặt độc lập trên mặt bàn.
a. Đặc tính module:
- Kích thước phủ bì: DxRxC- 176x161x54mm(±5%)
- Hộp đỡ bằng nhựa ABS đúc nguyên khối
- Mặt module bằng vật liệu Solid Phenolic phủ melamin 2 mặt
- Mặt module bằng vật liệu Solid Phenolic phủ melamin dầy 4mm
- Chống thấm nước, cách điện, chống xước
- Chữ và hình vẽ được khắc chìm bằng công nghệ khắc
- CNC đảm bảo độ bền và thẩm mỹ. Chú thích và tên bằng tiếng Việt hoặc tiếng Anh.
- Mặt module lắp ghép với hộp đỡ bằng các Bulong inox4mm
b. Danh mục thiết bị:
- Hộp đỡ
- Mặt panel
- Bulong inox
-Còi báo cháy
- Bộ chân cắm 2mm
24.103.1.N
24.103.2.N/ Trung Quốc
2.7. Module bàn phím điều khiển
Module tương thích với khung gá 2 tầng bàn đa năng,
hoặc có thể đặt độc lập trên mặt bàn.
a. Đặc tính module:
* Hộp đỡ module
Kích thước phủ bì: DxRxS1xS2- 220x300x120x55mm
Kích thước lọt lòng: DxRxS1xS2- 193x287x118x53mm
Vật liệu: Nhựa PP cách điện
Màu: Trắng ngà
Cấu trúc: Đúc nguyên khối có sẵn các vị trí lỗ gá lắp mặt panel bằng bulong M4.
Hộp đỡ thiết kế nghiêng 15o so với mặt phẳng nằm ngang để module thực hành có thể đặt độc lập trên mặt bàn hoặc gá lắp trên khung gá chuẩn A4 của bàn thực hành.
* Mặt module
Kích thước phủ bì : DxRxC: 220x317x4mm.
Vật liệu: Compact HPL dầy 4mm phủ melamin chống xước 2 mặt.
Màu: Mặt melamin màu kem vàng.
Chữ và hình chỉ dẫn: Khắc chìm độ sâu 0,15mm trên bền mặt module đảm bảo thẩm mỹ và độ bền. Chữ và chỉ dẫn màu đen.
b. Danh mục thiết bị:
- Hộp đỡ
- Mặt panel
- Bulong inox
- Bàn phím điều khiển
NX-108E USB/ MEXICO
