I. Khả năng thực hiện các bài thực hành
- Cấu trúc phần cứng, phần mềm
- Cài đặt chương trình bằng phím bấm
- Cài đặt chương trình bằng phần mềm
- Lập trình lệnh logic
- Lập trình lệnh trễ thời gian
- Lập trình với lệnh đếm
- Lập trình thời gian thực
- Lập trình mô phỏng điều khiển motor
- Lập trình mô phỏng điều khiển chuông báo giờ
- Lập trình mô phỏng điều khiển bơm nước…

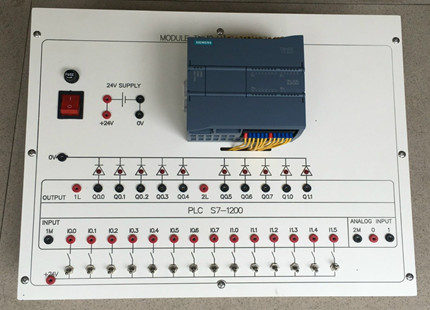

II. Thông số kỹ thuật:
1. Danh mục thiết bị
- 01 hộp đỡ
- 01 mặt panel
- 06 bulong inoc
- 01 PLC S7-1200 CPU 1214C ac/dc/relay
- 56 chân cắm 2mm
- 01 Cảm biến NPN
- 01 Cảm biến PNP
- 01 Rơ le điện từ
- 01 Đèn báo
- 01 Nút nhấn
- 01 Bộ mô phỏng đầu vào tương tự
- 14 Swicth mô phỏng đầu vào số
- 10 Led mô phỏng đầu ra số
- 01 cầu chì bảo vệ nguồn
- 01 Công tắc nguồn
- 01 bộ nguồn 24V-3A
- 01 Cáp lập trình
- 10 bộ dây cắm đầu 2mm thực hành
2. Đặc tính module
Module tương thích với khung gá 2 tầng bàn đa năng,hoặc có thể đặt độc lập trên mặt bàn.
> Hộp đỡ module
Kích thước phủ bì: DxRxS1xS2- 400x300x120x55mm
Kích thước lọt lòng: DxRxS1xS2- 393x287x118x53mm
Vật liệu: Nhựa PP cách điện
Màu: Trắng ngà
Cấu trúc: Đúc nguyên khối có sẵn các vị trí lỗ gá lắp mặt panel bằng bulong M4.
Hộp đỡ thiết kế nghiêng 15° so với mặt phẳng nằm ngang để module thực hành có thể đặt độc lập trên mặt bàn hoặc gá lắp trên khung gá chuẩn A4 của bàn thực hành.
> Mặt module
Kích thước phủ bì : DxRxC: 400x317x4mm.
Vật liệu: Compact HPL dầy 4mm phủ melamin chống xước 2 mặt.
Màu: Mặt melamin màu kem vàng.
Chữ và hình chỉ dẫn: Khắc chìm độ sâu 0,15mm trên bền mặt module đảm bảo thẩm mỹ và độ bền. Chữ và chỉ dẫn màu đen.
3. Thông số chi tiết
3.1. PLC
6ES7214-1BG40-0XB0/ Siemens/ Trung Quốc
S7-1200, CPU1214C
Bộ CPU với 16 I/O: 14 đầu vào và 10 đầu ra (relay)
Nguồn cung cấp: 100 - 240 VAC.
Công suất tiêu thụ: 30 W
Bộ nhớ chương trình:100
Đồng hồ thời gian thực.
Đầu ra tường tự: 2
Truyền thông: profinet
3.2. Chân cắm 2mm
24.103.1.N
24.103.2.N/ Trung Quốc
Chất liệu: Vỏ nhựa ABS, cốt đồng mạ
Kích thước lỗ cắm: phi 2mm
Kích thước mặt: phi 8mm(±5%)
Kích thước lắp đặt: Phi 6mm(±5%)
Chiều sâu lỗ cắm: 12mm(±5%)
3.3. Cảm biến NPN
PL - 05N/ Đài Loan
Điện áp hoạt động: 10~30VDC.
Khoảng cách bắt của cảm biến: 5mm
Ngõ ra thường mở (NO) NPN (Ngõ ra chỉ có mức thấp 0VDC, cần được kéo trở lên mức điện áp cao phù hợp với thiết bị cần giao tiếp).
Vỏ bằng nhựa ABS.
Độ dài dây dẫn: 2mm
Kích thước: 18 x 18 x 35mm
3.4. Cảm biến PNP
PL - 05P/ Đài Loan
Kích thước: 18 mm x 18 mm x35 mm
Trạng thái output: pnp thường mở, gồm 3 dây
Điện áp hoạt động: 10VDC – 30VDC
Dòng hoạt động: 200mA – 300mA
Độ nhạy, khoảng cách: 5mm
Đối tượng cảm biến: kim loại
Tần số chuyển đổi: 200Hz
Độ dài dây: 2m
3.5. Rơ le điện từ
LY2N / OMRON/ Malaysia
Loại: Relay trung gian
Số Chân: 8 chân
Tiếp điểm: 2 cặp
Chịu tải: 10A
Đế LY2N DC24: PTF08A-E
Điện áp điệu khiển: 24V DC
3.6. Đèn báo
AD16-16E/ Trung Quốc
Kích cỡ lắp đặt: phi 16
Màu sắc: đỏ
Điện áp: 24Vdc
Điện Trở cách điện: ≥2MΩ
Tuổi thọ > 100.000 giờ
Nhiệt độ hoạt động: -25~80 độ C
3.7. Bộ mô phỏng đầu vào tương tự
HD-21/ Việt Nam
Tín hiệu đầu ra 0-10Vdc
Đầu vào 24vdc
Điều chỉnh bằng chiết áp
Dùng mô phỏng tín hiệu cho đầu vào analog của plc
3.8. Swicth mô phỏng đầu vào số
MTS-102/ Trung Quốc
Dòng điện, điện áp: 6A / 125V hoặc 2A / 250V
Thân bằng nhựa màu xanh
Kích thước: 13,2x35,8mm
Hai chân cách nhau: 4.7 mm
3.9. Led mô phỏng đầu ra số
F5/ Trung Quốc
Led siêu sáng
Vỏ: Trắng trong
Ánh sáng: đỏ
Số chân: 2
Chiều dài chân: 28 mm - 29 mm
loại led đơn 5mm
Điện áp: 2V - 2.2V
3.10. Cầu chì bảo vệ nguồn
Trung Quốc
* Vỏ cầu chì
Kích thước: 16mmx35mm
Chất liệu: Nhựa
Màu sắc: Đen
Khối lượng: 30g
* Ruột cầu chì
Kích thước 5x20mm
Vỏ thủy tinh rút chân không
Điện áp: 250V
Dòng điện bảo vệ: 2A
3.11. Công tắc nguồn
KCD4/ Trung Quốc
Số chân của công tắc: 6
Chịu tải: 16A/250Vac; 20A-125Vdc
Màu sắc: Màu đỏ
Nhiệt độ hoạt động: 0- 55 độ C
3.12. Bộ nguồn 24V-3A
ADP036-123B/ Trung Quốc
Điện áp đầu vào: 150-250Vac
Điện áp đầu ra: 24Vdc
Dòng điện tải đầu ra: 3a
Bảo vệ ngắn mạch, quá tải, quá áp
3.13. Cáp lập trình
Trung Quốc
Cable Jacket Chất liệu: PVC
Cable Gauge: 26 AWG
Hiệu suất cáp lên đến 500 MHz
Cable Che chắn: UTP
3.14. Bộ dây cắm đầu 2mm thực hành
Việt Nam
Chân cắm 2mm mạ vàng dẫn điện tốt
Chiều dài; 27mm
Chiều sâu cắm: 10mm
Cho phép cắm chồng
Phần cách điện: nhựa PVC
Dây nối: 0,3mm màu vàng
3.15. Nút nhấn
AL6-M/ Trung Quốc
Kích thước mặt: 18x18mm
Kiểu mặt vuông
Cỡ lỗ lắp đặt: phi 16mm
Tiếp điểm: No+Nc
Giá trị định mức: AC 250V- 0,5A; DC30V-1A
III. Phụ kiện
> Dây nguồn
> Tài liệu hướng dẫn
