Thông số kĩ thuật:
1. Cấu hình
Toàn bộ hệ thống được tích hợp trên bo mạch in. Bo mạch in được sản xuất theo tiêu chuẩn công nghiệp
Linh kiện điện tử được tích hợp trên mạch in để học viên có thể quan sát hình dạng và thông số của linh kiện
Sơ đồ nguyên lý của các mạch điện tử được in sẵn trên bo mạch, học viên có thể vừa thực hành vừa có thể tìm hiểu được nguyên lý của mạch
Hộp đỡ bằng nhựa PP, hộp đặt nằm, mặt vát so với mặt phẳng nằm ngang
Kích thước hộp đỡ: DxRxC1xC2-400x300x120x50mm
Mặp panel đỡ bo mạch:
* Vật liệu chuyên dụng cách điện, chống thấm nước, chống cháy, bề mặt phủ melamin chống xước.
* Mặt hộp đỡ được gia công chính xác bằng máy CNC
* Chữ và hình vẽ chỉ dẫn được khắc chìm độ sâu 0,15mm
* Chữ màu đen mặt module màu kem
* Kích thước: 400x317mm
Tích hợp sẵn nguồn 1 chiều thực hành
Nguồn sử dụng 220V, 50Hz
Công tắc ngắt nguồn 5A
Cầu chì bảo vệ ngắn mạch
Bộ nguồn DC
Dây cắm nguồn

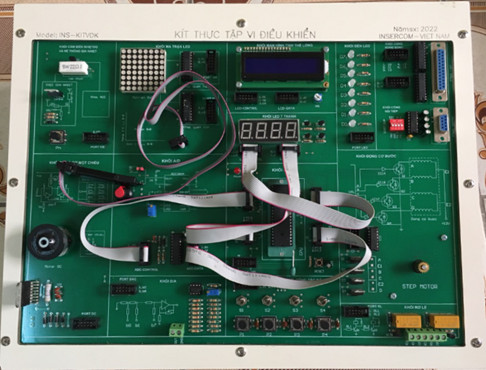

2. Panel thực hành tích hợp trên mạch in bao gồm:
+ Khối CPU - Chip vi xử lý 8 bit họ 89S52 Atmel
+ Khối công tắc đầu vào
+ Khối cổng nối tiếp
+ Khối cổng song song
+ Khối A/D
+ Khối D/A
+ Khối động cơ điện 1 chiều
+ Khối động cơ bước
+ Khối đèn LED
+ Khối ma trận LED
+ Khối màn hình tinh thể lỏng
+ Khối cảm biến nhiệt độ và hệ thống gia nhiệt
+ Khối rơle
3. Nội dung thực hành:
+ Tìm hiểu phần cứng họ vi điều khiển 89
+ Tìm hiểu phần mềm lập trình, các nạp chương trình
+ Lập trình bài toán đơn giản
+ Lập trình với đầu vào số
+ Lập trình bài toán với đầu ra rơ le
+ Lập trình bài toàn điều khiển động cơ 1 chiều
+ Lập trình bài toán điều khiển Led đơn
+ Lập trình bài toán điều khiển Led 7 đoạn
+ Lập trình bài toán điều khiển ma trận Led
+ Lập trình bài toán điều khiển LCD
+ Lập trình bài toán điều khiển AD/DA
+ Lập trình bài toán điều khiển động cơ bước
+ Lập trình bài toán điều khiển nhiệt độ
+ Lập trình bài toán giao tiếp với máy tính
4. Phụ kiện kèm theo
- Dây nguồn, dây thí nghiệm
- Tài liệu hướng dẫn sử dụng
