A. Thông số kỹ thuật:

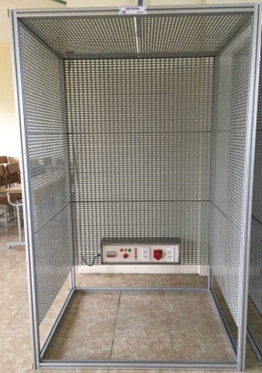

* Cabin thực hành kỹ năng lắp đặt điện công nghiệp và dân dụng
- Kích thước: 1280(D)x1080(R)x2044(C)mm
- Tiêu chuẩn
+ Chất liệu khung: Nhôm định hình dày 3mm, Anot hóa, chống xước.
+ Panel lắp đặt nhỏ:
. Kích thước: 1000x580mm
. Chất liệu: Tôn sơn tĩnh điện có độ dày bằng 1.5mm, đột lỗ tiêu chuẩn 25x9mm trên máy chuyên dùng, đảm bảo các mép lỗ nhẵn không ba via, dùng để cài các clip nhựa bắt vít.
+ Panel lắp đặt lớn
. Kích thước: 1200x580mm
. Chất liệu: Tôn sơn tĩnh điện có độ dày bằng 1.5mm, đột lỗ tiêu chuẩn 25x9mm trên máy chuyên dùng, đảm bảo các mép lỗ nhẵn không ba via, dùng để cài các clip nhựa bắt vít.
* Hộp nguồn
- Kích thước: 682(D)x186(R)x158(C)mm
- Chất liệu vỏ: thép sơn tĩnh điện
- Mặt Panel: Phíp 4mm
- Đặc tính module:
+ Module sử dụng phíp 4mm
+ Kiểu in hình chỉ dẫn: Khắc chìm trên mặt module, đảm bảo tính thẩm mĩ cũng như tuổi thọ của thiết bị.
* Danh mục vật tư
- 01 Module khung cabin thực hành:
+ 01 Khung cabin.
+ 08 Tấm panel nhỏ.
+ 03 Tấm panel lớn.
- 01 module hộp nguồn cabin điện công nghiệp:
+ 01 Attomat 1 pha 2 cực 25A.
+ 01 Contactor 22A.
+ 01 Nút dừng khẩn.
+ 01 Đèn báo pha.
+ 01 cầu đấu 1 pha 25A
+ 01 Ổ cắm đôi 3 chấu.
- 01 Bộ phụ kiện
* Thông số chi tiết
+ Attomat 1 pha bảo vệ:
Bảo vệ: Ngắn mạch
Số cực: 2P.
Dòng định mức: 25A.
Dòng ngắn mạch: 6kA/400VAC.
+ Contactor:
Số cực: 1P
Điện áp cuộn hút: 230VAC, 50/60Hz.
Dòng định mức: 22A.
Tiếp điểm phụ: 1NO - 1NC.
Chuẩn bảo vệ: IP20.
+ Nút ấn dừng khẩn phi 22mm, màu đỏ, 1 tiếp điểm NC.
+ Đèn báo nguồn phi 22mm, màu đỏ, 220VAC/DC.
+ Ổ cắm 1 pha:
Loại ổ cắm: Ổ cắm đôi 3 chấu.
Dòng định mức: 16A.
+ Cầu đấu:
Loại 4 mắt
Dòng điện: 25A
Điện áp: 220 V
+ Clip nhựa:
Số lượng 500 cái
Chất liệu: Nhựa PP
Kích thước: 8x9 mm chuyên dùng cho lắp đặt thiết bị cabin
Khả năng tái sử dụng: Tối thiểu 80 lần
+ Ốc vít M4:
Số lượng: 200 cái
Loại ốc vít thép mạ kẽm M4 chuyên dùng cho lắp đặt thiết bị cabin
