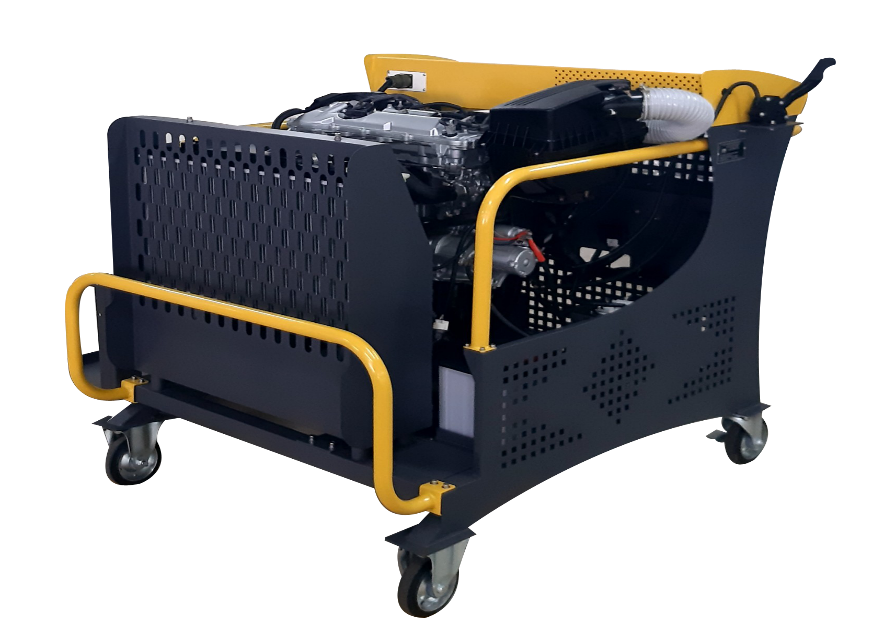

A. Mô hình động cơ với hệ thống ga thông minh ETCSi với chuẩn giao tiếp CAN. (Toyota Camry)
Động cơ 4 kỳ, 4 xi lanh thẳng hàng. Dung tích xilanh 2.4L VVTi, còn đầy đủ các bộ phận và hệ thống phần cơ khí máy.
Các thiết bị điện, điển tử điều khiển gồm:
01 ECU điều khiển động cơ
01 Hộp từ Immobiliser
01 Cảm biến nhiệt độ khí nạp, lưu lượng khí nạp
01 Cảm biến vị trí bướm ga và cụm bướm ga điện
01 Cảm biến vị trí bàn đạp ga
01 Van điều khiển phối khí trục cam
01 Cảm biến vị trí trục cam
01 Cảm biến vị trí trục khuỷu
04 Vòi phun xăng
01 Cảm biến nhiệt độ nước làm mát
04 Bugi đánh lửa
04 Bô bin đánh lửa trực tiếp
01 Công tắc áp suất dầu bôi trơn
01 Cảm biến khí xả
01 Cảm biến kích nổ
01 Bơm xăng và phao báo nhiên liệu
01 Giắc chẩn đoán OBD
01 Đồng hồ táp lô hiển thị thông tin chuẩn giao tiếp CAN
01 Máy khởi động
01 Máy phát điện
01 Hộp rơ le cầu chì với 6 rơ le và 11 cầu chì, có thể chuyển đổi linh hoạt giữa cầu chì và rơ le
01 Két nước và quạt két nước
01 Thùng nhiên liệu bằng Inox chống ăn mòn
01 Ắc quy khởi động
01 Bình cứu hỏa mini phòng khi có sự cố
B. Bộ tạo Pan điện tử (mô phỏng sự cố hệ thống điều khiển):
C. Hệ thống giáo trình điện tử.
Bộ phần mềm thực hành ảo động cơ Toyota 2AZ-FE.
1. Thực hành đấu nối hệ thống điều khiển động cơ.
2. Thực hành tương tác khảo nghiệm hệ thống điều khiển động cơ.
3. Thực hành ảo phần cơ khí động cơ 2AZ-FE
