Đặc điểm, thông số kỹ thuật chính:
Hệ thống phanh khí EBS trên ô tô
Hệ thống phanh khí nén (với chức năng điều khiển điện EBS)
Linh kiện chính là vật tư mới đảm bảo thẩm mỹ và chất lượng phục vụ cho công tác đào tạo nghề.
Linh kiện lắp trên dòng xe Volvo đời 2019
A. Phần mô hình hệ thống
Bộ thiết bị bao gồm các phần:
- Bộ điều khiển điện tử trung tâm: ECU EBS khí nén
+ 04 cảm biến vận tốc bánh xe và bộ dây, giắc điện
+ Tổng phanh
+ Công tắc bàn đạp phanh
+ Bộ chấp hành: Cụm van điện từ điều chỉnh áp suất khí nén khi phanh, đồng bộ với ECU ABS.

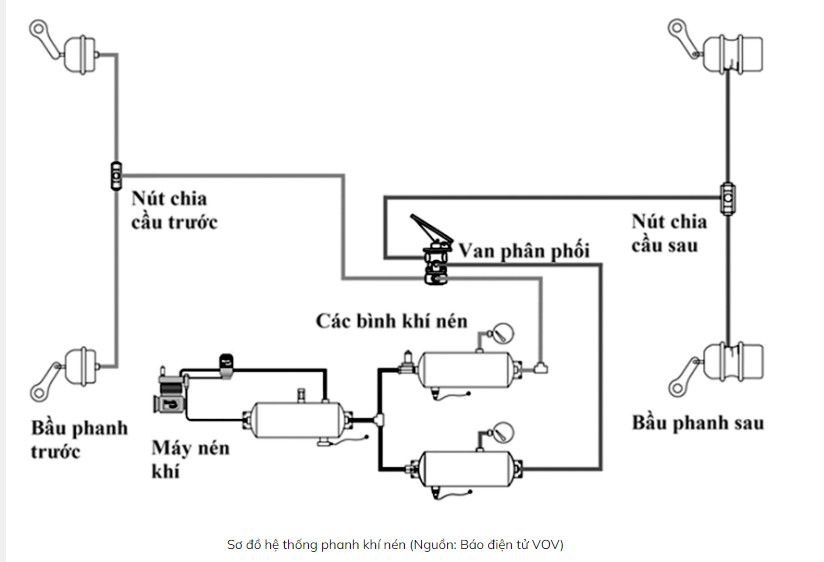

"- Hệ thống cung cấp khí nén, bao gồm:
+ Máy nén khí
+ Bình khí nén
+ Hệ thống ống dẫn khí
+ Động cơ điện truyền động cho máy nén khí."
- Cơ cấu phanh, gồm có:
+ 02 bầu phanh khí nén bánh trước
+ 02 bầu phanh khí nén bánh sau
- Bộ phân phối khí
- Giắc chẩn đoán lỗi điện tử OBD
- Các đồng hồ hiển thị áp suất khí nén cho các bầu phanh của các bánh xe và của bình khí nén.
- Khung giá: Được làm bằng thép và được sơn tĩnh điện, di chuyển được trên các bánh xe, có bộ phận hãm bánh xe;
B. Mô đun tạo lỗi (mô phỏng sự cố hệ thống điều khiển)
- Mô đun có thể tạo lỗi cùng một lúc từ 1 đến 20 lỗi, giúp giáo viên có thể quản lý tốt các bài thực hành cũng như điều khiển quá trình thực hành nhiều mô hình cùng một lúc.
- Mô đun tạo lỗi bao gồm:
+ 01 màn hình LCD 3.2 inch TFT, độ phân giải 320x240 pixels, hiển thị thông tin mã lỗi cài đặt, giáo viên có thể đăng nhập vào để tạo lỗi và quản lý các lỗi.
+ Học viên sử dụng các công cụ hỗ trợ để xác định lỗi, sau đó đăng nhập vào thiết bị để trả lời kết quả. Kết quả của học viên được lưu lại và đánh giá chính xác.
+ Giáo viên có thể chọn lỗi đứt mạch hoặc chập chờn để tạo lỗi
+ Thiết bị có các phím bấm để cài đặt các lỗi. Có thể cài đặt một lỗi hoặc tổ hợp lỗi theo yêu của giáo viên
+ 20 đèn LED báo lỗi được chọn, các đèn LED chỉ báo lỗi khi giáo viên lựa chọn và có thể tắt đi khi đã chọn lỗi xong, có thể reset lỗi để hệ thống hoạt động bình thường.
+ Thiết bị có các giắc cắm tiêu chuẩn, để có thể kết nối các mô đun thuận tiện
+ 20 giắc đo kiểm tiêu chuẩn tương ứng với 20 lỗi
+ Sử dụng kết nối không dây chuẩn Wifi để tạo nên sự đơn giản cho việc lắp đặt và sử dụng.
- Bộ tạo pan có khả năng giao tiếp với các bộ tạo pan khác thông qua giao tiếp Wifi chuẩn IEEE 802.11 tần số 2.4 GHz và trạm thu wifi được kết nối với máy tính thông qua chuẩn giao tiếp USB
- Thực hiện các phép tạo pan và đo trực tiếp mà không cần tháo, dỡ với các bộ giắc chờ cho phép dễ dàng lấy các tín hiệu để chẩn đoán.
• 01 phím điều hướng sử dụng loại núm xoay vô cấp cùng với các menu hiển thị trên màn hình dạng con trượt để nhập lỗi (pan) cho hệ thống. Có thể cài đặt lỗi đơn hoặc lỗi tổ hợp, các lỗi tổ hợp có thể được tùy chỉnh theo yêu cầu của giáo viên.
• Bộ thu tín hiệu WIFI - cổng giao tiếp USB kết nối với máy vi tính cho phép giáo viên có thể tạo lỗi gián tiếp từ xa thông qua máy tính
Bộ phần mềm thực hành ảo
• Đĩa cài đặt phần mềm, hướng dẫn sử dụng
