Tổng quan

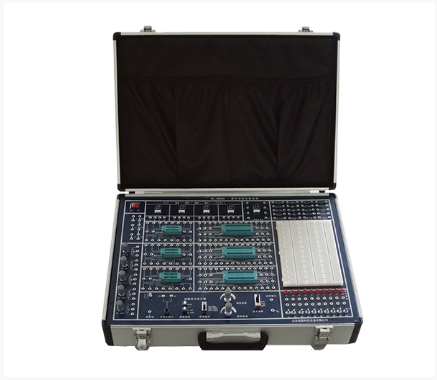

Huấn luyện viên điện tử kỹ thuật số là thiết bị giảng dạy cơ bản cho "mạch kỹ thuật số" và "mạch xung".
Bo mạch chủ của hệ thống đào tạo toàn diện mạch kỹ thuật số thông qua bảng mạch in được làm bằng
Độ dày 2 mm, mặt trước in các ký hiệu đồ họa của các thành phần và kết nối tương ứng, mặt sau
được in mạch và hàn với các thành phần liên quan, bo mạch chủ có một số ổ cắm đa chức năng có độ tin cậy cao (20P, 40P), rất nhiều đồng mạ bạc dài đáng tin cậy để cắm điện trở, tụ điện, điốt và bóng bán dẫn, v.v. và một bảng mạch phổ quát để chèn các thành phần khác nhau.
Các tính năng của huấn luyện viên điện tử kỹ thuật số này
1 Cấu trúc mô-đun, thật dễ dàng để tổ chức các loại mục đào tạo.
2 Hộp thí nghiệm sử dụng nhiều ổ cắm khối đa dạng chức năng và
chống trượt, dễ dàng chèn và kéo ra cho các thiết bị và chip khác nhau.
3 Nó được trang bị nhiều gốc khác nhau của ống đồng dài phủ bạc có độ tin cậy cao với khả năng chống trượt trong hộp thí nghiệm. Đối với điện trở chèn, tụ điện, diode và audion.
4 Nó được trang bị một miếng bánh mì trong hộp thí nghiệm, có thể thiết lập mạch miễn phí.
5 Nó được trang bị nguồn điện DC đa chiều, + 5V ± 12V ， có chức năng ngắn mạch và tự phục hồi.
6 Hộp thí nghiệm cung cấp nguồn xung và nguồn tín hiệu. Một nhóm các xung einmal đầu ra cộng, trừ một nhóm xung cố định （1MHZ 100KHZ 10KHZ 1KHZ, một nhóm nguồn tín hiệu có thể điều chỉnh (2, 202020Z, phạm vi điều chỉnh, ba loại đầu ra tín hiệu, điều chỉnh tần số thô và ổn định điều chỉnh).
7 Dễ dạy: áp dụng phương pháp dạy học kết hợp với trường hợp dạy học.
Thông số kỹ thuật
Công suất đầu vào: một pha, ba dây AC 220 V ± 10%, 50Hz / 60Hz
Công suất đầu ra: DC ± 5V liên tục điều chỉnh, DC ± 12V
DC + 5V─ + 27V Cấp nguồn DC có thể điều chỉnh liên tục
Tổng kích thước: 460 × 360 × 110mm
Công suất: <200VA
Một bộ nguồn tín hiệu có thể điều chỉnh: 2 che20KHZ, biên độ có thể điều chỉnh. Ba loại đầu ra tín hiệu,
tần số thô và tinh chỉnh
nội dung đào tạo giảng viên điện tử kỹ thuật số
1) Nhân vật chuyển đổi bóng bán dẫn, bộ giới hạn và clamper
2) Kiểm tra tham số mạch cổng logic tích hợp TTL
3) Kiểm tra tham số mạch cổng logic tích hợp CMOS
4) Kiểm tra và kiểm tra chức năng logic mạch cổng
5) Mạch logic kết hợp (nửa cộng, cộng đầy đủ và hoạt động logic
6) Kích hoạt （1 R-S D J-K
7) Kích hoạt (2) ba kích hoạt đầu ra trạng thái và chốt
8) Kiểm tra trình tự mạch
9) Truy cập và đăng ký ứng dụng
10) Bộ giải mã và ứng dụng chọn ngày
11) Dạng sóng nổi lên và kích hoạt ổn định
12) Sử dụng mạch cổng tạo ra tín hiệu xung.
13) Bộ kích hoạt ổn định và bộ kích hoạt Schmitt có độ trễ xung và mạch định hình sóng
14) 555 mạch cơ sở thời gian và ứng dụng.
15) Bộ chuyển đổi D / A 、 A / D
16) Cuộc thi thông minh trả lời thí nghiệm thiết bị toàn diện
