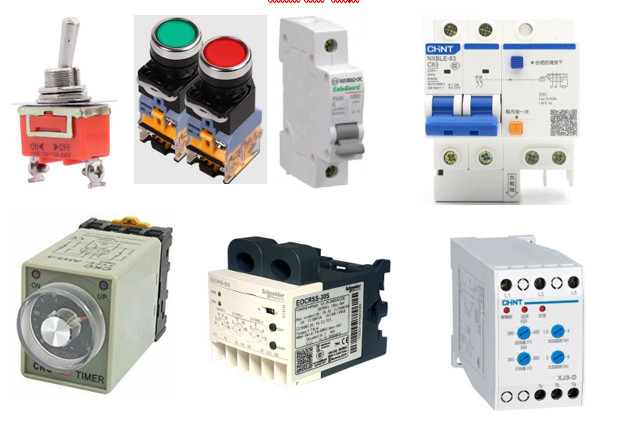

- Khí cụ đóng cắt bằng tay
"gồm: 01 công tắc 2 cực; 01 công tắc ba cực; 01 công tắc 4 cực; 01 công tắc xoay;
01 công tắc sáu cực; 01 cầu dao hai cực; 01 Cầu dao 1 pha 2 ngả; 01 nút nhấn; 01 khóa điện; 01 nút cắt khẩn cấp."
- Khí cụ điều khiển và bảo vệ gồm:
- 01Công tắc tơ:
+ Ba tiếp điểm chính 9 A.
+ 01 tiếp điểm phụ NO, 01 tiếp điểm phụ NC.
+ Điện áp cuộn hút 220 V.
- 01 Rơ le điện áp
Nguồn: 3 Pha (50Hz) 380VAC
- Bảo vệ quá áp: 380~460VAC, thời gian trễ: 1,5~4s (có thể điều chỉnh)
- Bảo vệ thấp áp: 300~380VAC, thời gian trễ: 2~9s (có thể điều chỉnh)
- Độ chính xác với điện áp: ±5%
- Lỗi pha: Điện áp nguồn cấp < 60%Ue và Bảo vệ thứ tự pha ≤ 2s
- Công suất tiếp điểm: AC380V 3A
- Công suất tiêu thụ: ≤ 1W
- Độ bền điện: 105 ( không lớn hơn tải định mức)
- Dải Nhiệt độ hoạt động: -5°C~+40°C
-01 Rơle dòng điện, kẹt roto
+Bảo vệ quá dòng, mất pha, kẹt roto: áp dụng bảo vệ động cơ 01 pha, 03 pha.
+ Thời gian khởi động: 0,2 ~ 30 s.
+ Thời gian cắt: 0,2 ~ 10s.
+ Phạm vi bảo vệ dòng.
+ EOCR-SS-05N-440: 0,5 ~ 6,5 A.
+ Điện áp nguồn cấp: 220 VAC/ 50Hz.
-01 Rơle trung gian:
+ Rơle trung gian LY2N.
+ Tiếp điểm thường mở: 02.
+ Tiếp điểm thường đóng: 02.
+ Dòng qua tiếp điểm: 10A.
+ Nguồn cấp: 220 V.
- 01 Rơ le số
+ Rơ le thời gian hiển thị số
+ Nguồn cung cấp 220V
+ Tiếp điểm 5A
- 01 rơle thời gian
+ Nguồn cấp: 220 V.
+ 01 tiếp điểm thường mở đóng chậm.
+ 01 tiếp điểm thường đóng mở chậm.
+ Dòng tải: 05 A.
- Aptomat 01 pha:
+ Loại 01 pha 01cực.
+ Điện áp: 220 V.
+ In: 10 A.
- Aptomat 03 pha:
+ Loại 03 pha 03 cực.
+ Điện áp: 380 V.
+ In: 16 A.
+ Icu: 4500A.
- 01 Cầu dao 03 pha:
+ 03 pha 03 cực.
+ Điện áp: 380 V.
+ Dòng điện: 30 A.
- 01 Cầu dao 03 pha đảo pha:
+ 03 pha 03 cực 02 ngả.
+ Điện áp: 380 V.
+ Dòng điện: 30 A.
-01 Aptomat chống dò 1 pha
+ dòng dò 30mA
+ Dòng định mức 25A
-01 Aptomat chống dò 3 pha
+ dòng dò 30mA
+ Dòng định mức 32A
- 01 bộ bảo vệ mất pha, đảo pha nguồn cung cấp
- Chức năng bảo vệ: Mất pha, đảo pha, lệch pha
- Không cài đặt được giá trị điện áp bảo vệ
- Nguồn: 3 Pha (50Hz) 380VAC
- Bảo vệ quá áp: 380~460VAC, thời gian trễ: 1,5~4s (có thể điều chỉnh)
- Bảo vệ thấp áp: 300~380VAC, thời gian trễ: 2~9s (có thể điều chỉnh)
- Độ chính xác với điện áp: ±5%
- Lỗi pha: Điện áp nguồn cấp < 60%Ue và Bảo vệ thứ tự pha ≤ 2s
- Công suất tiếp điểm: AC380V 3A
