Thông số kĩ thuật:
Mô hình thu nhỏ một hệ thống băng tải trong công nghiệp, mô hình được điều khiển kết hợp với bộ thực hành PLC bên ngoài.
I. Khả năng thực hành
> Cấu tạo và nguyên lý làm việc của cơ cấu cấp phôi
> Cấu tạo và nguyên lý làm việc của băng tải
> Cấu tạo và nguyên lý làm việc của cơ cấu phân loại
> Tím hiểu các thiết bị điện trong mô hình
> Đấu nối mạch điện
> Lập chương trình điều khiển PLC
> Vận hành mô hình bằng tay
> Vận hành mô hình tự động
II. Danh mục thiết bị
> Mặt gá nhôm định hình
> Khay chứa sản phẩm
> Cảm biến sợi quang
> Cảm biến điện cảm
> Khung gá băng tải
> Sợi băng tải
> Motor kéo băng tải
> motor đẩy sản phẩm
> Máng trượt sản phẩm
> Khay chứa sản phẩm
> Bộ sản phẩm mẫu
> Bộ nguồn 1 chiều
> Nút nhấn
> Đèn báo nguồn
III. Thông số chi tiết

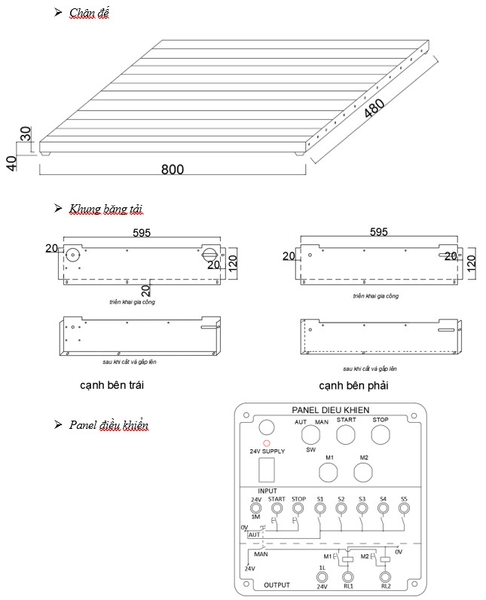

> Bộ khung gá nhôm định hình
* Kích thước : DxRxC-800x480x40mm
* Khung gá lắp: Nhôm định hình 30x60 mặt nhôm anot chống sước, cách điện.
* Các thanh nhôm được liên kết với nhau bằng thanh ke thép mạ crom-niken dầy 2,5mm và bulong inoc6
* Quai xách nhựa lắp 2 đầu
* Các thiết bị điện và các thiết bị cơ khí được lắp trên mặt nhôm gá lắp.
* Các thiết bị điện được nối ra qua chân cắm 2mm, để kết nối với module PLC bên ngoài.
> Khay chứa sản phẩm
Vật liệu: Thép mạ crom
> Cảm biến sợi quang
E3X-NA11/ Omron
- Khoảng cách cảm biến: 200mm
- Nguồn sáng: LED đỏ, bước sóng 625nm
- Kết nối: có sẵn dây
- Đâu ra: NPN
- Nguồn cung: 12 to 24 VDC- 40 mA
- Tích họp sẵn chức năng bảo vệ cấp nguồn phân cực ngược, ngắn mạch ngỏ ra
- Tiêu chuẩn bảo vệ: IEC60529: IP50
- Khối lượng: Approx. 100 g
- Chất liệu: PBT, Polycarbonate
> Dây băng tải
Màu xanh
Chiều dài 1200mm
Rộng 50mm
Dầy 2mm
Vật liệu: Nhựa PVC chuyên dụng
> Cảm biến điện cảm
PL - 05N/ Đài Loan
Nguồn nuôi: 24V
Đầu ra: NPN
Khoảng phát hiện: 0-5mm
> Động cơ kéo băng tải
DS400/ Trung Quốc
Loại : 1 chiều
Điện áp: 12-24VDC
Công suất: ~20W
IV. Phụ kiện và tài liệu
> Bộ dây nối
> Dây cắm nguồn thực hành
> Bộ tài liệu hướng dẫn thực hành
