A. Khả năng thực hành

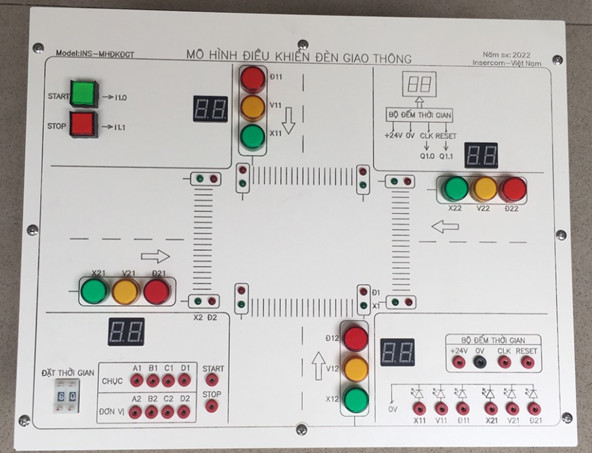

Cấu tạo sa bàn đèn giao thông
Các phần tử trong mô hình
Kết nối các phần tử trong mô hình
Lập trình công nghệ đèn giao thông
Vận hành mô hình
Bảo trì bảo dưỡng
B. Thông số kỹ thuật:
- Hộp đỡ module
* Vật liệu: Nhựa PP màu trắng đục
* Kích thước: DxRxC1xC2-400x300x65x130mm
* Hộp đỡ đúc nguyên khối có khe tản nhiệt làm mát 2 bên sườn, số lượng 12 khe tản nhiệt kích thước 50x5mm
- Mặt module
* Vật liệu chuyên dụng cách điện, chống thấm nước, chống cháy, bề mặt phủ melamin chống xước.
* Mặt hộp nguồn được gia công chính xác bằng máy CNC
* Chữ và hình vẽ chỉ dẫn được khắc chìm độ sâu 0,15mm
* Chữ màu đen mặt module màu kem
* Kích thước: 400x317mm
* Các thiết bị điện được nối ra qua chân cắm 2mm, để kết nối với module PLC trên bàn thực hành PLC
C. Danh mục thiết bị
Mô tả 1 ngã tư đèn giao thông gồm:
> 01 Hệ thống đèn Xanh - Đỏ - Vàng các trục chính
> 01 Hệ thống đèn Xanh - Đỏ dành cho người đi bộ
> 01 Hệ thống Đèn LED 2 số hiển thị thời gian
> 01 Bộ đặt thời gian 00-99 nạp vào PLC
> 01 ổ cấp nguồn 220V
> 02 nút nhấn điều khiển
> 01 Bộ nguồn DC
D. Thông số chi tiết
> Hệ thống đèn Xanh - Đỏ - Vàng các trục chính
* Bố trí trên 4 trục chính
* Màu: Đỏ - Vàng - Xanh
* Cỡ lắp đặt: f16mm
* Kiểu: LED
* Điện áp: 24Vdc
* Nhiệt độ hoạt động : -20 C TO +55 C
* Độ ẩm : 40 đến 85% RH
* Tiêu chuẩn bảo vệ : "IP 40: kháng bụi IP 65 : kháng nước"
* Điện trở tiếp xúc : 50 mΩ maximum
* Điện trở cách điện : 100 MΩ minimum
> 01 Hệ thống đèn Xanh - Đỏ dành cho người đi bộ
* Bố trí 4 đèn cho 1 góc ngã tư
* Màu: Đỏ - Xanh
* Cỡ lắp đặt: f5mm
* Kiểu: LED
* Điện áp: 24Vdc
* Nhiệt độ hoạt động : -20 C TO +55 C
* Độ ẩm : 40 đến 97% RH
> 01 Hệ thống Đèn LED 2 số hiển thị thời gian
* Bố trí 1 đèn cho 1 trục
* Màu: nét trắng sáng đỏ
* Cỡ lắp đặt:25x19mm
* Kiểu: LED
* Điện áp: 24Vdc
* Nhiệt độ hoạt động : -20 C TO +55 C
* Độ ẩm : 40 đến 95% RH
* Điều khiển từ PLC qua mạch VXL 8 bit
* Thực hiện đếm lùi thời gian từ 99-00
> 01 Bộ đặt thời gian 00-99 nạp vào PLC
* Bộ chuyển mạch mã BCD
* Cài đặt giá trị bằng phím bấm lên xuống
> 01 ổ cấp nguồn 220V
> 02 nút nhấn điều khiển
* Màu: Xanh - Đỏ
* Cỡ lắp đặt: f16mm
* Điện áp: 24Vdc
* Tiếp điểm: NO+NC
* Dòng cho phép: 3A
> 01 Bộ nguồn DC
AC in: 220V
DC out: 24V
Current out: 3A
Phụ kiện
> Dây cắm thực hành
> Tài liệu hướng dẫn
> Phần mềm điều khiển
