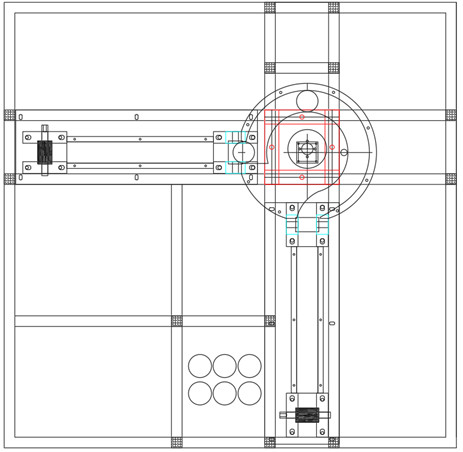

A. Giới thiệu tổng quan mô hình
Mô hình là một hệ thống tự động hóa thu nhỏ thực hiện một quy trình công nghiệp tự động của hệ thống dây truyền vận chuyển vỏ chai => chiết rót nước => đóng nắp => vận chuyển thành phẩm => đóng hộp. Hệ thống được điều khiển phối hợp giữa hệ thống điều khiển điện và hệ thống điều khiển khí nén thông qua bộ biều khiển trung tâm PLC
Mô hình gồm các khâu:
* Khâu vận chuyển vỏ chai
* Khâu vận chuyển nắp chai
* Khâu chiết rót nước và đóng nắp
* Khâu vận chuyển thành phẩm
* Khâu đóng hộp
B. Khả năng thực hành
> Cấu tạo và nguyên lý làm việc của khâu vận chuyển vỏ chai
> Cấu tạo và nguyên lý làm việc của khâu vận chuyển vận chuyển nắp chai
> Cấu tạo và nguyên lý làm việc của khâu chiết rót nước và đóng nắp chai
> Cấu tạo và nguyên lý làm việc của khâu vận chuyển thành phẩm
> Cấu tạo và nguyên lý làm việc của khâu đóng hộp
> Tìm hiểu các thiết bị điện trong mô hình
> Đấu nối mạch điện
> Lập chương trình điều khiển PLC điều khiển từng khâu
> Lập chương trình điều khiển PLC điều khiển kết hợp các khâu
> Vận hành mô hình bằng tay
> Vận hành mô hình tự động
C. Thông số kỹ thuật
* Kích thước tổng thể: DxRxC ~1500x1000x1600mm
* Vật liệu chế tạo: Nhôm định hình, thép, inoc, mica, HPL…
* Mô hình có bánh xe di chuyển được thuận tiện cho việc thay đổi vị trí lắp đặt
* Nguồn điện sử dụng: Nguồn AC 1 pha 220V- 50Hz
* Công suất: 1,5Kw
