I. Tủ phân phối phân xưởng
A. Thông số kỹ thuật

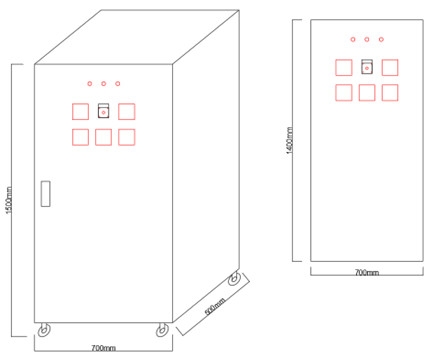

Kích thước tủ: CxRxS-1500x700x500mm, có lắp bánh xe
Vật liệu: Thép dầy 1,2mm sơn tĩnh điện màu kem
Thiết bị gá lắp trên các thanh ray
Thiết bị đo, đèn báo… lắp ngoài mặt tủ
Các thiết bị liên kết ra bên ngoài qua cầu đấu dây
B. Danh mục thiết bị
- 01 Vỏ tủ thép
- 03 Đèn báo pha
- 01 Đồng hồ đo Volt
- 01 Chuyển mạch Volt
- 03 Đồng hồ ampe
- 01 Đồng hồ đo điện đa năng
- 01 MCCB 3p 100A
- 03 MCCB 3p 30A
- 03 TI
- 01 Hệ thống thanh cái
- 01 Hệ thống sứ đỡ thanh cái
- 01 Bộ dây đấu nối các thiết bị
- 01 Bộ phụ kiện: blong, đai ốc, dây thít, dây quấn…
- 01 Bộ tài liệu hướng dẫn
C. Thông số chi tiết
* Đèn báo pha
Cỡ: phi 22mm
Màu sắc: đỏ, vàng, xanh
Điện áp: 220Vac
Dòng điện tiêu thụ ≤ 20mA
* Đồng hồ đo điện áp
Kích thước: 96x96mm
Kiểu chỉ thị: Kim
Dải đo: 0-500V
Cấp chính xác: 1,5
* Đồng hồ đo dòng điện
Kích thước: 96x96mm
Kiểu chỉ thị: Kim
Dải đo: 0-50A
Cấp chính xác: 1,5
* Đồng hồ đo đa năng
- Đồng hồ đo: V, A. Hz, Pf, kW, kVA, kVAr và đo kWh, KVAh, KVArh
- Hiển thị 3 hàng, 4 số, dạng LCD
- Hàng thứ 4: 8 số (dành cho điện năng)
- Cài đặt hệ số CT: 1A / 5A – 10.000A
- Mạng kết nối: 3 pha – 4 dây, 3 pha – 3 dây, 2 pha – 3dây & 1 pha – 2 dây
- Ngõ ra: xung áp 24VDC / dòng 100mA
- Độ chính xác: cấp 1 (dành cho điện năng)
- Cài đặt hệ số PT Sơ cấp: 100V – 10 KV
- Cài đặt hệ số PT Thứ cấp: 100 – 500V AC (L-L)
- Có password bảo vệ
- Nguồn cấp: 85 – 270V AC
* Máy biến dòng TI
Kiểu hình xuyến
Tỉ số biến dòng 50/5A
* MCCB 3P-100A
Kiểu: MCCB
In (A): 100A
Icu (KA): 22KA
* MCCB 3P-30A
Kiểu: MCCB
In (A): 30A
Icu (KA): 18KA
* Thanh cái
Vật liệu chế tạo: Đồng
Quy cách: 25x4mm
Chiều dài: 380mm
Thanh cái được bọc ngoài bằng ghen chun nhiệt
* Sứ đỡ
Vật liệu chế tạo: Nhựa tổng hợp
Quy cách: 30x30mm
Liên kết: bulong ren M8
Màu: Đỏ
E. Phụ kiện, tài liệu
- Cáp cấp nguồn
- Tài liệu hướng dẫn
II. Tủ điện tải
Kích thước tủ: CxRxS-400x300x220mm
Vỏ tủ bằng thép dầy 1,2mm sơn tĩnh điện
Mặt cánh tủ có lắp đèn báo pha
Bên trong tủ có tấm panel để lắp thiết bị
Thiết bị lắp trong tủ: MCB 3P-32A
III. Hệ thống thang máng cáp
Máng cáp dùng để dặt dây cáp đi từ tủ phân phối chính tới vị trí các tủ tải
Thanh cáp dùng để nối giữa máng cáp tới tủ phân phối, hoặc từ máng
cáp xuống tủ tải
Vật liệu: tôn dày 1,2mm sơm tĩnh điện
Kích cỡ: 200x100
Máng cáp dđược treo trên tường củ nhà xưởng nhờ các conson và các ty treo thép.
IV. Hệ thống cáp 3 pha
> Cáp 3 pha tới tủ phân phối chính: cáp đồng có vỏ bọc kích cỡ 3x10+1x6mm
> Cáp 3 pha từ tủ phân phối tới tủ tải: cáp đồng có vỏ bọc kích cỡ 3x4+1x4mm
