- Mô hình mới vật tư chính là tổng thành xe vinfast A2
- Mô hình bao gồm các phần sau:
A. Mô hình tổng thành ô tô động cơ xăng sử dụng công nghệ I - truyền động cầu trước
* Phần động cơ:
- Dung tích động cơ 2.0
- Hệ thống phối khí thông minh
- Động cơ xăng 4 xy lanh, 4 kỳ.
- Trục cam ở phía trên nắp máy
- Cụm động cơ bao gồm đầy đủ các bộ phận và hệ thống phần cơ khí máy và các hệ thống, thiết bị kèm theo như:
- Két nước và quạt làm mát, ống xả, thùng nhiên liệu với cảm biến mức nhiên liệu, ắc quy khởi động...
- Hệ thống nhiên liệu phun xăng điện tử đa điểm MPI
- Hệ thống đánh lửa trực tiếp điện tử ESA
- Hệ thống khởi động và hệ thống nạp điện cho ắc quy.
* Phần hệ thống truyền lực, hệ thống phanh và dẫn hướng:
- Bộ biến mô thủy lực.
- Hộp số TỰ ĐỘNG
- Cơ cấu lái điện.
- Vành tay lái.
- Hệ thống treo độc lập cân bằng điện tử
- Bộ vi sai.

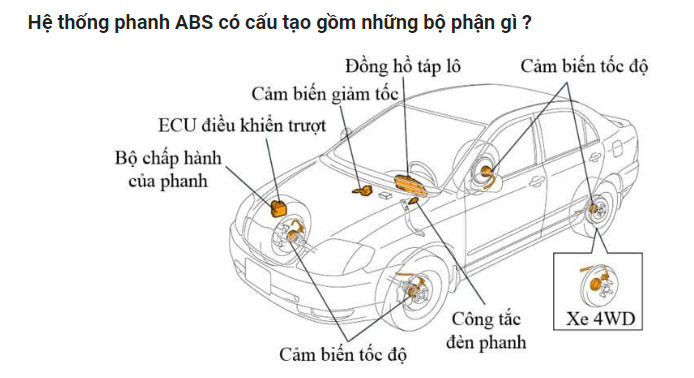

- Hệ thống phanh ABS.
* Phần hệ thống tín hiệu chiếu sáng:
- Hệ thống đèn chiếu sáng, đèn tín hiệu, đèn phanh, còi và hệ thống phanh hoạt động được và được điều khiển bằng các công tắc.
+ Bảng táp lô hiển thị thông tin hoạt động của động cơ như áp suất dầu, mức nhiên liệu, báo nạp ắc quy, tốc độ máy,...
- Tốc độ xe hiển thị số
* Phần hệ thống điều hòa, tiện nghi
Mô hình bao gồm đầy đủ các bộ phận như:
+ Công tắc điều khiển AC (công tắc tổng)
+ Máy nén khí
+ Dàn lạnh phía trước cùng hộp phân phối khí lạnh, quạt dàn lạnh
+ Dàn nóng cùng quạt dàn nóng
+ Phin lọc ga
+ Các cửa gió và ống dẫn khí lạnh
Mô hình được xử lý bề mặt, phun sơn, hoá chất chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam.
Tất cả các hệ thống hoạt động bình thường, dùng để rèn luyện kỹ năng tháo lắp, đo kiểm , chẩn đoán tổng thành xe ô tô
Thân xe được cắt bổ các vị trí để quan sát các hệ thống bên trong xe như:
- 04 Cánh cửa
- Nắp ca pô
B. Hệ thống đào tạo
- Hệ thống phần mềm đào tạo bao gồm các nội dung:
1. Hệ thống phần mềm quản lý và đào tạo
Phần mềm được thiết kế với giao diện thân thiện, dễ sử dụng và có các chức năng sau:
* Mô phỏng sự cố
- Kết nối với bộ tạo lỗi điện tử
- Giải thích các lỗi hư hỏng
- Giáo viên tạo lỗi thông qua máy tính
- Học viên khắc phục lỗi thông qua máy tính
* Quản lý học viên
- Tạo danh sách lớp học
- Đăng nhập theo mật khẩu
- Lưu trữ kết quả kiểm tra
- Đánh giá kết quả học tập
* Hệ thống các câu hỏi kiểm tra trắc nghiệm
- Danh sách các câu hỏi trắc nghiệm
- Các bài kiểm tra trắc nghiệm cho nhiều học viên
* Đào tạo lý thuyết
- Cung cấp thông số kỹ thuật chung của thiết bị
- Cung cấp thông số kỹ thuật chung của hệ thống
- Hướng dẫn vận hành thiết bị (các bước chuẩn bị, thao tác vận hành, quy tắc an toàn)
- Cung cấp các kiến thức cơ bản về điện, điện tử, sơ đồ mạch điện
- Cung cấp các kiến thức cơ bản về chẩn đoán
- Cung cấp các kiến thức cơ bản về cấu tạo và hoạt động các hệ thống liên quan
- Cung cấp quy trình tháo - lắp - kiểm tra các hệ thống cơ khí liên quan
- Cung cấp sơ đồ mạch điện và quy trình kiểm tra, đấu nối các hệ thống điện liên quan
- Giới thiệu và hướng dẫn sử dụng một số thiết bị chuyên dùng liên quan như các dụng cụ đo, thiết bị chẩn đoán chuyên dùng.
- Tài liệu hướng dẫn sử dụng bằng bản cứng và bản mềm, hướng dẫn vận hành, chuyển giao công nghệ
2. Các module kết nối máy tính kèm theo
2.1. Module tạo pan điện tử kết nối máy tính
Nhãn hiệu:
* Thực hiện tạo lỗi trực tiếp trên thiết bị mà không cần tháo dỡ thiết bị, có các cực đầu ra đo kiểm cho phép dễ dàng lấy các tín hiệu để chẩn đoán bao gồm:
- Số lượng lỗi độc lập: 16
- 16 Cực đo kiểm, lấy tín hiệu bằng giắc 2mm
- Giắc kết nối tiêu chuẩn có khả năng tự cấp nguồn: 38 chân
+ 5 Chân 25A
+ 33 Chân 10A
- Điện áp sử dụng: 12V hoặc 24V
- Rơ le tạo lỗi là loại rơ le nhớ, có nút gạt bằng tay chịu được dòng điện định mức 50A, có thể thao tác tạo lỗi, xóa lỗi bằng tay khi không cấp điện
- Màn hình màu TFT LCD 320x240 điểm ảnh
+ Đăng nhập mật khẩu dành cho giáo viên
+ Tạo lỗi đơn hoặc lỗi tổ hợp
+ Các lỗi được chọn chuyển sang màu đỏ
+ Reset lỗi
+ Chọn tất cả các lỗi
+ Thoát khỏi chế độ dành cho giáo viên
+ Đăng nhập mật khẩu dành cho học viên
+ Đo kiểm, chẩn đoán, xác định các hư hỏng
+ Sửa lỗi
+ Đánh giá kết quả sửa lỗi với kết quả tạo lỗi của giáo viên
- Kết nối CAN, Wifi, BLE
- Đồng bộ không giới hạn các bộ tạo lỗi với nhau
2.2. Module cung cấp, đo kiểm và hiển thị
Nhãn hiệu: INS - TSV
Cung cấp nguồn điện đa dạng cho các linh kiện khi kiểm tra các thiết bị mà không cần gắn hộp ECU, hiển thị trực quan các dạng tín hiệu trên màn hình máy vi tính, bao gồm:
* Nguồn cung cấp
- Điện áp đầu ra dạng DC cố định 5.0V, 12.0V 5A
- Điện áp dạng xung PWM
- Điện áp dạng ra của các cảm biến thông dụng
- Điện áp ra có thể điều khiển được tất cả các cơ cấu chấp hành trên xe ô tô
- Có cầu chì tự phục hồi, bảo vệ dòng đầu vào, đầu ra
* Hiển thị
- Đo kiểm điện áp (V)
- Đo kiểm cường độ dòng điện Ampe (A)
- Đo kiểm xung sóng
- Đo kiểm điện trở (R)
- Chức năng hiệu chỉnh và hiển thị
- Chức năng kết nối và hiển thị trên màn hình
- 4 Kênh đo kiểm độc lập về điện áp, trở kháng đầu vào ≥ 1M Ohm
* Cấu tạo
- Sử dụng đầu giắc BNC chuyên dụng, tiêu chuẩn
- Tốc độ lấy mẫu lên tới 5Msps
- Giao tiếp, cấp nguồn qua cổng USB, tương thích 3.0
- Phần mềm hiển thị trên máy tính giao diện dễ sử dụng
* Phần mềm
- Thiết lập các giá trị đo tiêu chuẩn
- Hiển thị mẫu đo tiêu chuẩn
- Giao tiếp với thiết bị ngoại vi
- Điều chỉnh các giá trị đo
- Điều chỉnh hiển thị kết quả đo, tốc độ lấy mẫu
- Lưu kết quả
- In kết quả
2.3. Bộ máy tính đa năng cho đào tạo, máy in và kệ đỡ chuyên dùng
* Máy tính đa năng cho đào tạo
- Cấu hình máy tính chi tiết:
- Tích hợp cổng giao tiếp CANBUS, Modbus RTU- ASCII, Modbus TCP/IP để giao tiếp các thiết bị theo chuẩn công nghiệp
- Tích hợp cổng giao tiếp OBD-II chuyên dùng trong chẩn đoán ô tô
- Tích hợp khe cắm sim 4G
- Tích hợp màn hình LCD 7.0 inch
+ Processor: Core i3
+ RAM: 8GB DDR4
+ SSD: 256GB
+ USB Keyboard/Mouse
+ Monitor: 18.5-inch LED
* Phần máy in: máy in Canon
- Tính năng: In, Scan, Photo
- Khổ giấy: A4/A5
Tốc độ in: 8.8 trang đen/phút, 5 trang màu/phút
Độ phân giải: 4800 x 1200 dpi
- In đảo mặt: Không
- Cổng giao tiếp: USB
- Dùng mực: Dye, Dye UV
* Phần kệ đỡ chuyên dùng:
- Kệ đỡ được thiết kế chuyên nghiệp, dùng để đỡ máy tính, máy in, màn hình, tài liệu tham khảo, thiết bị đo kiểm và chẩn đoán chuyên dùng
- Kệ đỡ được làm bằng thép sơn tĩnh điện, có tủ khóa bảo vệ. Các bánh xe có khóa hãm để tiện di chuyển
- Kích thước (DxRxC): (650x600x1130)mm
* Máy sạc ắc quy di động
- Điện áp đầu vào: 220V
- Tự động ngắt khi sạc đầy
- Sử dụng vi xử lý để điều khiển sạc
Lắp đặt kỹ thuật
- Kích thước xe: 4.455 x 1.694 x 1.487 (mm)
