Thông số kĩ thuật:
I. Khả năng thực hành
> Tìm hiểu các thiết bị trong hệ thống tự động chống trộm
> Kết nối các thiết bị với bộ điều khiểm trung tâm
> Cài đặt bộ điều khiển trung tâm
> Vận hành hệ thống
II. Thông số kỹ thuật

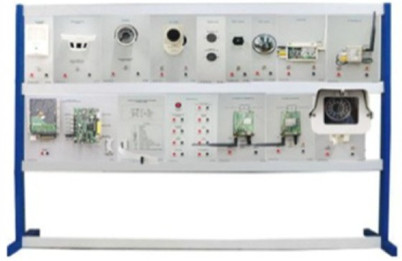

1. Bộ khung gá module
* Khung gá:
Kích thước: DxRxC- 580x610x40mm
Vật liệu: Nhôm định hình 40x40 bề mặt được anot hóa chống xước.
Màu sắc: Trắng bạc
Khung chia 2 tầng gá các module thực hành
Các thanh nhôm có sẵn rãnh lắp ghép cho phép lắp đặt các module với khung gá một cách đơn giản nhanh gọn.
Khoảng lắp đặt module bé: 167mm
Khoảng lắp đặt module lớn: 307mm
* Đế đỡ
Kích thước: DxRxC- 580x250x25mm
Vật liệu: Thép tạo hình sơn tĩnh điện
Màu sắc: ghi xám
Đế dùng để lắp đặt khung gá module, giúp khung gá module đứng vững.
2. Thông số chi tiết thiết bị
2.1. Module cấp nguồn
Module tương thích với khung gá 2 tầng bàn đa năng,
hoặc có thể đặt độc lập trên mặt bàn.
a. Đặc tính module:
* Hộp đỡ module
Kích thước phủ bì: DxRxS1xS2- 220x300x120x55mm
Kích thước lọt lòng: DxRxS1xS2- 193x287x118x53mm
Vật liệu: Nhựa PP cách điện
Màu: Trắng ngà
Cấu trúc: Đúc nguyên khối có sẵn các vị trí lỗ gá lắp mặt panel bằng bulong M4.
Hộp đỡ thiết kế nghiêng 15° so với mặt phẳng nằm ngang để module thực hành có thể đặt độc lập trên mặt bàn hoặc gá lắp trên khung gá chuẩn A4 của bàn thực hành.
* Mặt module
Kích thước phủ bì : DxRxC: 220x317x4mm.
Vật liệu: Compact HPL dầy 4mm phủ melamin chống xước 2 mặt.
Màu: Mặt melamin màu kem vàng.
Chữ và hình chỉ dẫn: Khắc chìm độ sâu 0,15mm trên bền mặt module đảm bảo thẩm mỹ và độ bền. Chữ và chỉ dẫn màu đen.
b. Danh mục thiết bị:
- Hộp đỡ
- Mặt panel
- Bulong inox
- Aptomat bảo vệ ngắn mạch
PS45N/ Việt Nam
- Đèn báo nguồn
AD16-16E/ Trung Quốc
- Ổ cắm đôi
S18/ Việt Nam
c. Thông số chi tiết:
- Aptomat bảo vệ ngắn mạch
Chức năng bảo vệ: Ngắn mạch
Loại: MCB
Số cực: 2
Số pha: 1
Điện áp tối đa: 400V
Dòng làm việc: 16A
Dòng cắt: 4,5kA
- Đèn báo nguồn
Kích cỡ lắp đặt: phi 16
Màu sắc: đỏ
Điện áp: 24Vdc
Điện Trở cách điện: ≥2MΩ
Tuổi thọ > 100.000 giờ
Nhiệt độ hoạt động: -25~80 độ C
- Ổ cắm đôi
Kiểu: 2 chấu
Loại: ổ đôi
Điện áp tối đa: 250Vac
Dòng điện làm việc: 16A
2.2. Module bộ báo trộm trung tâm
Module tương thích với khung gá 2 tầng bàn đa năng,
hoặc có thể đặt độc lập trên mặt bàn.
a. Đặc tính module:
* Hộp đỡ module
Kích thước phủ bì: DxRxS1xS2- 220x300x120x55mm
Kích thước lọt lòng: DxRxS1xS2- 193x287x118x53mm
Vật liệu: Nhựa PP cách điện
Màu: Trắng ngà
Cấu trúc: Đúc nguyên khối có sẵn các vị trí lỗ gá lắp mặt panel bằng bulong M4.
Hộp đỡ thiết kế nghiêng 15° so với mặt phẳng nằm ngang để module thực hành có thể đặt độc lập trên mặt bàn hoặc gá lắp trên khung gá chuẩn A4 của bàn thực hành.
* Mặt module
Kích thước phủ bì : DxRxC: 220x317x4mm.
Vật liệu: Compact HPL dầy 4mm phủ melamin chống xước 2 mặt.
Màu: Mặt melamin màu kem vàng.
Chữ và hình chỉ dẫn: Khắc chìm độ sâu 0,15mm trên bền mặt module đảm bảo thẩm mỹ và độ bền. Chữ và chỉ dẫn màu đen.
b. Danh mục thiết bị:
- Hộp đỡ
- Mặt panel
- Bulong inox
- Bộ báo trộm trung tâm
KM-G20/ Komax
c. Thông số chi tiết:
Bộ báo trộm trung tâm
Báo động sử dụng hệ thống wifi và sim
Cảnh báo qua phần mềm gọi điện qua di động
Có sẵn pin sạc dự phòng theo máy
Hỗ trợ 100 thiết bị công tắc từ và mắt hồng ngoại
Cài được 10 remote và 10 thẻ RFID
Hẹn giờ Tắt/Mở hệ thống
Có sẵn phần mềm cho các dòng máy sử dụng hệ Điều hành iOS, Android, người dùng có thể Cài đặt và lập trình báo động cho máy chủ ngay trên app.
Gọi cho 5 số và nhắn tin cho 5 số điện thoại.
Có chốt bảo vệ chống di dời.
Kết nối với các đầu dò, công tắc từ với khoảng cách ~ 50m.
Tự chuyển nguồn sang pin sạc khi bị ngắt điện và sạc pin lại khi có điện
Thiết bị đi kèm theo bộ trung tâm:
* 02 Bộ Remote: Dùng bật tắt trung tâm
* 02 Thẻ RFID: Quẹt thẻ để bật tắt trung tâm
* 01 Adaptor 5V: Cấp nguồn cho trung tâm
2.3. Module cảm biến hồng ngoại
Module tương thích với khung gá 2 tầng bàn đa năng,
hoặc có thể đặt độc lập trên mặt bàn.
a. Đặc tính module:
- Kích thước phủ bì: DxRxC- 176x161x54mm(±5%)
- Hộp đỡ bằng nhựa ABS đúc nguyên khối
- Mặt module bằng vật liệu Solid Phenolic phủ melamin 2 mặt
- Mặt module bằng vật liệu Solid Phenolic phủ melamin dầy 4mm
- Chống thấm nước, cách điện, chống xước
- Chữ và hình vẽ được khắc chìm bằng công nghệ khắc
- CNC đảm bảo độ bền và thẩm mỹ. Chú thích và tên bằng tiếng Việt hoặc tiếng Anh.
- Mặt module lắp ghép với hộp đỡ bằng các Bulong inox 4mm
b. Danh mục thiết bị:
- Hộp đỡ
- Mặt panel
- Bulong inox
- Cảm biến hồng ngoại
KM-P300/ Komax
c. Thông số chi tiết:
Cảm biến hồng ngoại
- Đầu dò không dây gắn trong nhà
- Gắn vào các khu vực cần bảo vệ
- Khoảng cách kết nối về trung tâm ~ 50m (in open area)
- Khoảng cách dò ≤ 8m, góc dò 90°
- Không hoạt động độc lập
- Nguồn cấp DC 9V (sử dụng 1 viên pin vuông)
- Dòng tĩnh ≤ 50µA, dòng hoạt động ≤ 15mA
2.4. Module cảm biến từ gắn cửa
Module tương thích với khung gá 2 tầng bàn đa năng,
hoặc có thể đặt độc lập trên mặt bàn.
a. Đặc tính module:
- Kích thước phủ bì: DxRxC- 176x161x54mm(±5%)
- Hộp đỡ bằng nhựa ABS đúc nguyên khối
- Mặt module bằng vật liệu Solid Phenolic phủ melamin 2 mặt
- Mặt module bằng vật liệu Solid Phenolic phủ melamin dầy 4mm
- Chống thấm nước, cách điện, chống xước
- Chữ và hình vẽ được khắc chìm bằng công nghệ khắc
- CNC đảm bảo độ bền và thẩm mỹ. Chú thích và tên bằng tiếng Việt hoặc tiếng Anh.
- Mặt module lắp ghép với hộp đỡ bằng các Bulong inox 4mm
b. Danh mục thiết bị:
- Hộp đỡ
- Mặt panel
- Bulong inox
- Cảm biến từ gắn cửa
KM-D20/ Komax
c. Thông số chi tiết:
Cảm biến từ gắn cửa
- Tần số hoạt động: 433 Mhz
- Khoảng cách kết nối về trung tâm ≥ 100m (không vật cản)
- Nguồn cấp: DC12V (Sử dụng 1 pin 12V23A)
- Dòng tĩnh: ≤ 5µA, dòng hoạt động: ≤ 16mA
- Khoảng cách kết nối: 100m (không vật cản)
2.5. Module còi hụ
Module tương thích với khung gá 2 tầng bàn đa năng,
hoặc có thể đặt độc lập trên mặt bàn.
a. Đặc tính module:
- Kích thước phủ bì: DxRxC- 176x161x54mm(±5%)
- Hộp đỡ bằng nhựa ABS đúc nguyên khối
- Mặt module bằng vật liệu Solid Phenolic phủ melamin 2 mặt
- Mặt module bằng vật liệu Solid Phenolic phủ melamin dầy 4mm
- Chống thấm nước, cách điện, chống xước
- Chữ và hình vẽ được khắc chìm bằng công nghệ khắc
- CNC đảm bảo độ bền và thẩm mỹ. Chú thích và tên bằng tiếng Việt hoặc tiếng Anh.
- Mặt module lắp ghép với hộp đỡ bằng các Bulong inox 4mm
b. Danh mục thiết bị:
- Hộp đỡ
- Mặt panel
- Bulong inox
- Còi hụ không dây
KM-80B/ Komax
c. Thông số chi tiết:
Còi hụ không dây
Nhỏ gọn, đẹp, cực kỳ dễ bố trí tại các vị trí trong nhà
Có sẵn pin sạc dự phòng theo máy. Khi bị cắt điện có thể dùng liên tục ~ 8h
Liên kết được với 96 thiết bị không dây và 4 vùng có dây.
Có Khả năng ghi âm, nhắn tin, gọi điện thoại cho chủ nhà
Hẹn giờ Tắt/Mở hệ thống tự động
Tắt mở bằng Remote theo bộ hoặc dùng tin nhắn di động
Báo động được cho 8 số điện thoại (Gọi và nhắn tin)
Có chốt bảo vệ chống di dời
Kết nối với các đầu dò, công tắc từ với khoảng cách ~ 50m
III. Phụ kiện kèm theo
- Dây nguồn, dây thí nghiệm
- Tài liệu hướng dẫn sử dụng
