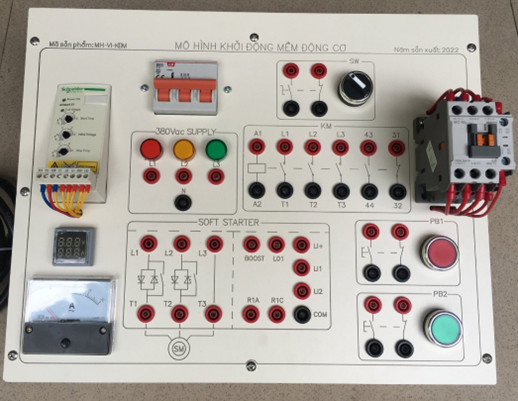

Thông số kĩ thuật:
1. Bộ khởi động mềm
- Dòng định mức: 6.8A
- Công suất động cơ:
230V: 1.5kW
400V: 3kW
500V: 4W
- Khởi động và dừng mềm với khoảng điều chỉnh Start Ram: 1…10s, Stop Ram: 0…20s
- Thực hiện 10 lần khởi động/giờ và 20 lần/giờ nếu có quạt làm mát
- Có thể lắp trên DIN-rail hoặc lắp trên bảng điện bằng vít
- Điện áp hoạt động 208-600V, cấp bảo vệ IP20
2. Khung gá
Thiết bị được gá lắp trên các module để phục vụ thực hành, đào tạo.
Khung gá các module nhôm định hình: 40x40mm
Mặt đế: Thép 1,5mm sơn tĩnh điện
3. Hộp đỡ module
Sử dụng một trong các loại hộp
+ Loại 1:
Kích thước phủ bì: DxRxS1xS2- 220x300x120x55mm
Kích thước lọt lòng: DxRxS1xS2- 193x287x118x53mm
Vật liệu: Nhựa PP cách điện
Màu: Trắng ngà
Cấu trúc: Đúc nguyên khối có sẵn các vị trí lỗ gá lắp mặt panel bằng bulong M4.
Hộp đỡ thiết kế nghiêng 15o so với mặt phẳng nằm ngang để module thực hành có thể đặt độc lập trên mặt bàn hoặc gá lắp trên khung gá chuẩn A4 của bàn thực hành.
+ Loại 2:
Kích thước phủ bì: DxRxS1xS2- 400x300x120x55mm
Kích thước lọt lòng: DxRxS1xS2- 393x287x118x53mm
Vật liệu: Nhựa PP cách điện
Màu: Trắng ngà
Cấu trúc: Đúc nguyên khối có sẵn các vị trí lỗ gá lắp mặt panel bằng bulong M4.
Hộp đỡ thiết kế nghiêng 15o so với mặt phẳng nằm ngang để module thực hành có thể đặt độc lập trên mặt bàn hoặc gá lắp trên khung gá chuẩn A4 của bàn thực hành.
> Mặt module
Loại 1: Kích thước phủ bì : DxRxC: 220x317x4mm.
Loại 2: Kích thước phủ bì : DxRxC: 400x317x4mm.
Vật liệu: Compact HPL dầy 4mm phủ melamin chống xước 2 mặt.
Màu: Mặt melamin màu kem vàng.
Chữ và hình chỉ dẫn: Khắc chìm độ sâu 0,15mm trên bền mặt module đảm bảo thẩm mỹ và độ bền. Chữ và chỉ dẫn màu đen.
4. Mô đun nút bấm:
- Nút nhấn
- Kiểu: tự phục hồi
- Chức năng: điều khiển
- Điện áp max: 440Vac
- Ith: 10A
- Tiếp điểm: 1NO+ 1NC
5. Mô đun đồng hồ đo điện áp, dòng điện:
- Đồng hồ đo hiện số
- Nhỏ gọn, dễ dàng lắp đặt, màn hình LED hiển thị chuyên nghiệp.
- Hiển thị dòng áp 3 digit
- Hiệu điện thế đo được: 50-500V
- Cường độ dòng điện đo được: 0-100A.
- Kích thước lắp đặt: 22mm
- Tốc độ làm mới thông số: khoảng 200ms.
- Trọng lượng: 42g.
- Đồng hồ đo dòng điện hiển thị kim
- Phạm vi đo dòng điện: AC 0-10A
- Độ chính xác: Cấp 2,5
- Kích thước đóng gói: 7x7x5cm / 2,76x2,76x1,97in
- Chất liệu: Nhựa
6. Mô đun khởi động từ:
- Khởi động từ (Công tắc tơ)
- Điện áp cuộn hút: 220V/50Hz
- Số tiếp điểm chính: 3
- Dòng tải cho phép qua tiếp điểm chính: 12A
- Tiếp điểm phụ: 1NO+1NC
7. Mô đun động cơ:
Động cơ roto lồng sóc 3 pha:
- Công suất: 2.2 kw
- Điện áp: 3 pha 380v/50Hz
- Trục: 24 cavet 6
- Tốc độ: 2900 rpm
8. Bộ phụ kiện:
- Bộ dây cắm thí nghiệm
- Tài liệu hướng dẫn thực hành
