A. Khả năng thực hành
> Cấu tạo và nguyên lý làm việc của cơ cấu cấp phôi
> Cấu tạo và nguyên lý làm việc của băng tải
> Cấu tạo và nguyên lý làm việc của cơ cấu phân loại
> Tím hiểu các thiết bị điện trong mô hình
> Đấu nối mạch điện
> Lập chương trình điều khiển PLC
> Vận hành mô hình bằng tay
> Vận hành mô hình tự động
B. Danh mục thiết bị

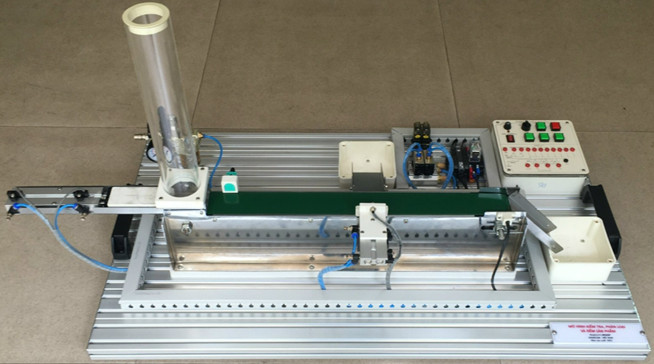

> Bộ khung gá nhôm định hình
> Mặt gá nhôm định hình
> Tháp chứa sản phẩm
> Bộ đồ gá tháp chứa sản phẩm và cơ cấu đẩy
> Cảm biến sợi quang
> Cảm biến điện cảm
> Cảm biến từ gắn trên thân xilanh
> Khung gá băng tải
> Sợi băng tải
> Motor kéo băng tải
> Xilanh đẩy sản phẩm
> Van điện từ 5/2 điều khiển xilanh đẩy sản phẩm
> Xilanh phân loại
> Van điện từ 5/2 điều khiển xilanh phân loại
> Máng trượt sản phẩm
> Khay chứa sản phẩm
> Bộ sản phẩm mẫu
> Bộ nguồn 1 chiều
> Nút nhấn
> Đèn báo nguồn
> Bộ lọc khí
> Máy nén khí
> Bộ điều khiển PLC
C. Thông số chi tiết
> Bộ khung gá nhôm định hình
* Kích thước : DxRxC-900x540x40mm
* Khung gá lắp: Nhôm định hình 30x60 mặt nhôm anot chống xước, cách điện.
* Các thanh nhôm được liên kết với nhau bằng thanh ke thép mạ crom-niken dầy 2,5mm và bulong inox
* Quai xách nhựa lắp 2 đầu
* Các thiết bị điện và các thiết bị cơ khí được lắp trên mặt nhôm gá lắp.
* Các thiết bị điện được nối ra qua chân cắm 2mm, để kết nối với module PLC trên bàn thực hành PLC
> Tháp chứa sản phẩm
Vật liệu Mica trong suốt
Kích thước: ống phi 50 dài 250m
> Cảm biến sợi quang
Loại: Hiển thị kép
Phương pháp hiển thị: LED 7 đoạn 7 đoạn LCD
Nguồn sáng: LED đỏ
Thời gian đáp ứng: 50㎲, 150㎲, 500㎲, 4ms, 10ms
Nguồn cấp: 12-24VDC
Chế độ hoạt động: Light ON/Dark ON
Ngõ ra: NPN mạch thu hở
Định thời: OFF, OFF Delay, ON Delay, One-shot
(1 đến 5000ms)
Điều chỉnh độ nhạy: Cài đặt độ nhạy bằng tay (tự động điều chỉnh, 1 điểm , 2 điểm, định vị)
Ánh sáng: Ánh sáng mặt trời: Max. 11,000lx,
Đèn huỳnh quang: Max. 3,000lx
Nhiệt độ: -10 đến 50oC
Cấu trúc bảo vệ: IP40
Độ ẩm xung quanh: 35 đến 85%RH, bảo quản : 35 đến 85%RH
Chất liệu: Giá đỡ: polyketon, vỏ: polycarbonatPhụ kiện: Loại dây (Ø4mm, 4 dây, 2m / AWG22)
Trọng lượng: Khoảng 115g (khoảng 16g)
> Cảm biến điện cảm
Cảm biến từ
Điện áp 12-24VDC
Hình dạng Vuông 3 dây
Kích thước 18mm
Khoảng cách phát hiện 8 mm
Ngõ ra :NPN
> Xilanh đẩy sản phẩm
Loại 2 dóng
Kích thước pitong: phi 10
Hành trình: 100mm
> Xilanh phân loại
Loại 2 dóng
Kích thước pitong: phi 10
Hành trình: 50mm
> Van điện từ 5/2
Số cửa: 5
Số vị trí:2
Cỡ ren: 1/8
Cuộn điện: 24Vdc
Áp suất làm việc: 0.15-0.8Mpa
> Bộ lọc khí
Lưu chất: Khí nén
Trọng lượng: 0.36 kg
Nhiệt độ: -5 độ C~ 60 độ C
Áp suất tối đa: 1.0 Mpa
Áp suất làm việc: 0.05~ 0.85 Mpa
Kích thước lọc: 5 micron
Kích thước ren: 13
> Máy nén khí
Tôc độ: 1380 rpm
Lưu lượng: 110L/min
Công suất: 600W
Áp suất max: 8Mpa
Dung tích chứa: 24-30L
> Dây băng tải
Màu xanh
Chiều dài 1200mm
Rộng 50mm
Dầy 2mm
Vật liệu: Nhựa PVC chuyên dụng
> Động cơ kéo băng tải
Loại : 1 chiều
Điện áp: 12-24VDC
Công suất: 30W
> PLC
S7-1200, CPU1214C
Bộ CPU với 16 I/O: 14 đầu vào và 10 đầu ra (relay)
Nguồn cung cấp: 100 - 240 VAC.
Công suất tiêu thụ: 30 W
Bộ nhớ chương trình:100
Đồng hồ thời gian thực.
Đầu ra tường tự: 2
Truyền thông: profinet
> Cáp lập trình
Cổng profinet
Màu xanh
D. Phụ kiện và tài liệu
> Bộ dây nối
> Dây cắm nguồn thực hành
> Bộ tài liệu hướng dẫn thực hành
