Thông số kĩ thuật:

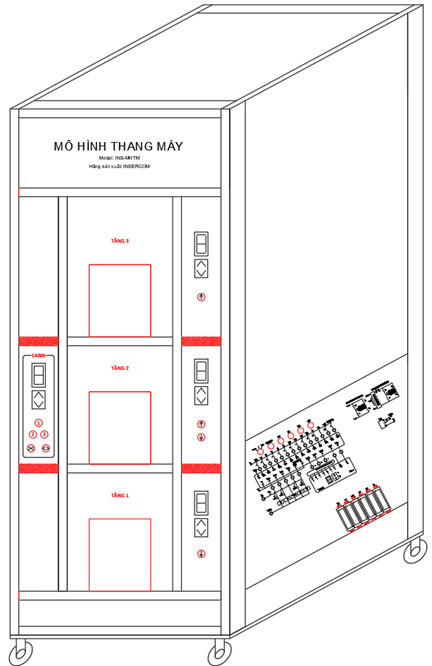

Mô hình thu nhỏ một hệ thống thang máy đơn giản trong thực tế, mô hình được điều khiển kết hợp với bộ thực hành PLC bên ngoài.
I. Khả năng thực hành:
- Cấu tạo thang máy
- Nguyên lý vận hành
- Các thiết bị điện điều khiển thang máy
- Cài đặt biến tần thang máy
- Lập chương trình điều khiển thang máy
- Vận hành thang máy
- Bảo trì sửa chữa thang máy
II. Danh mục thiết bị:
- Bộ chân đế mô hình
- Bộ khung gá panel
- Bộ khung thang
- Cabin
- Motor đóng mở cửa cabin
- Motor nâng hạ cabin
- Đối trọng
- Bộ thanh ray dẫn hướng cabin
- Bộ ray dẫn hướng đối trọng
- Bộ con trượt dẫn hướng cabin
- Bộ con trượt dẫn hướng đối trọng
- Nút nhấn gọi tầng
- Nút nhấn đến tầng
- Nút mở cửa nhanh
- Nút đóng cửa nhanh
- Mạch hiển thị tầng và hiển thị chiều cabin
- Cảm biến tầng
- Cảm biến báo đóng mở cửa
- Bộ chân cắm 2mm, 4mm chuẩn CE
- Mặt panel thực hành
- Bộ phụ kiện lắp đặt thang
III. Thông số chi tiết:
- Bộ chân đế
Kích thước: DxRxC-500x500x8mm
Vật liệu: Thép tấm 8mm mạ kẽm
Khung đế có lắp bánh xe.
- Bộ khung thang
Kích thước: 500x1200x500 (Wx H x D)
Chất liệu khung gá: Nhôm định hình 20x40mm, dày 2mm đảm bảo độ cứng, tính thẩm m ĩ.
Khung gá lắp trên chân đế thép dầy 8mm sơn tĩnh điện.
Số tầng: 03 tầng
Mặt trước thang bưng bằng nhựa acrilic màu trắng sứ
Các mặt bên bưng bằng nhựa acrilic trong suốt
Cơ cấu trượt cửa: nhựa acrilic màu trắng sứ
- Cabin
Kích thước: DxRxC-370x250x268mm
Vật liệu: nhựa PVC
Mặt gá cửa: nhựa acilic dầy 8mm
Thanh trượt cửa: nhôm định hình 20x20mm
- Cửa: nhựa acrilic 5mm
Cơ cấu kéo cửa: cáp lụa 3mm
- Motor đóng mở cửa cabin
JGB37-545 / Trung Quốc
Loại: DC motor
Có lắp hộp giảm tốc
Điện áp: 24Vdc
Công suất: ~10w
Tốc độ: ~20rpm
- Motor nâng hạ cabin
DS400/ Trung Quốc
Loại: DC motor
Có lắp hộp giảm tốc
Điện áp: 24Vdc
Công suất: ~30w
Tốc độ: ~50rpm
- Đối trọng
Vật liệu: thép tấm dầy 8-10mm
Ghép từ nhiều tấm cho phép chỉnh được cân nặng
Đồ gá: nhựa PVC
- Bộ thanh ray dẫn hướng cabin
Vật liệu: Thép đúc
Kích cỡ: 20x20mm
Bề mặt được tôi ram tăng cứng, chống ghỉ
Có rãnh trượt định hướng con trượt
- Bộ ray dẫn hướng đối trọng
Vật liệu: Thép đúc
Kích cỡ: 20x20mm
Bề mặt được tôi ram tăng cứng, chống ghỉ
Có rãnh trượt định hướng con trượt
- Bộ con trượt dẫn hướng cabin
HGH20CA/ Trung Quốc
Con trượt vuông 20
Rãnh trượt có lắp bi
Độ chính xác cao
Dùng cho các máy cơ khí chính xác
Vật liệu: Thép đúc
- Bộ con trượt dẫn hướng đối trọng
HGH20CA/ Trung Quốc
Con trượt vuông 20
Rãnh trượt có lắp bi
Độ chính xác cao
Dùng cho các máy cơ khí chính xác
Vật liệu: Thép đúc
- Nút nhấn gọi tầng
AL6-M/ Trung Quốc
Cỡ lỗ lắp đặt: phi 16
Màu: Đỏ
Điện áp 30Vdc- dòng điện 5A
Điện áp 250Vdc- dòng điện 3A
- Nút nhấn đến tầng
AL6-M/ Trung Quốc
Cỡ lỗ lắp đặt: phi 16
Màu: Đỏ
Điện áp 30Vdc- dòng điện 5A
Điện áp 250Vdc- dòng điện 3A
- Nút mở cửa nhanh
AL6-M/ Trung Quốc
Cỡ lỗ lắp đặt: phi 16
Màu: xanh
Điện áp 30Vdc- dòng điện 5A
Điện áp 250Vdc- dòng điện 3A
- Nút đóng cửa nhanh
AL6-M/ Trung Quốc
Cỡ lỗ lắp đặt: phi 16
Màu: xanh
Điện áp 30Vdc- dòng điện 5A
Điện áp 250Vdc- dòng điện 3A
- Mạch hiển thị tầng và hiển thị chiều cabin
HD-251/ Việt Nam
Led 7 đoạn hiển thị tầng1-3
Led mũi tên 2 chiều chỉ thị chiều đi lên, đi xuống của cabin
Điện trở hạn chế dòng điều khiển
Điện áp cho phép: 24Vdc
- Cảm biến tầng
PRU57-C15NA/ Trung Quốc
Kiểu: Cảnh biến quang càng cua
Điện áp: 24V
Đầu ra transitor NPN-no
Dòng tải tối đa: 200mA
- Cảm biến báo đóng mở cửa
PL - 05N/ Đài Loan
Điện áp hoạt động: 10~30VDC.
Khoảng cách bắt của cảm biến: 5mm
Ngõ ra thường mở (NO) NPN (Ngõ ra chỉ có mức thấp 0VDC, cần được kéo trở lên mức điện áp cao phù hợp với thiết bị cần giao tiếp).
Vỏ bằng nhựa ABS.
Độ dài dây dẫn: 2mm
Kích thước: 18 x 18 x 35mm
- Bộ chân cắm 2mm chuẩn CE
24.103.1.N
24.103.2.N/ Trung Quốc
Cỡ 2mm, có vỏ cách điện an toàn
Dòng điện cho phép: 2A
Điện áp cho phép: 250V
- Mặt panel thực hành
Vật liệu: nhựa chuyên dụng dầy 5mm phủ melamin chống xước 2 mặt.
Màu: Mặt trắng sứ
Chữ và hình chỉ dẫn: Khắc chìm độ sâu 0,2mm trên bền mặt module đảm bảo thẩm mỹ và độ bền. Chữ và chỉ dẫn sơn màu.
- Bộ phụ kiện lắp đặt thang
Dây điện
Cáp treo cabin
Cáp điện cabin
Đầu cốt
Bulong, ốc vít
IV. Phụ kiện và tài liệu:
- Bộ dây cắm 2mm
- Dây cắm nguồn thực hành
- Bộ tài liệu hướng dẫn thực hành
