Thông số kỹ thuật
1. Thông sô chung
> Hộp đỡ module
Sử dụng một trong các loại hộp
+ Loại 1:
Kích thước phủ bì: DxRxS1xS2- 220x300x120x55mm
Kích thước lọt lòng: DxRxS1xS2- 193x287x118x53mm
Vật liệu: Nhựa PP cách điện
Màu: Trắng ngà
Cấu trúc: Đúc nguyên khối có sẵn các vị trí lỗ gá lắp mặt panel bằng bulong M4.
Hộp đỡ thiết kế nghiêng 15° so với mặt phẳng nằm ngang để module thực hành có thể đặt độc lập trên mặt bàn hoặc gá lắp trên khung gá chuẩn A4 của bàn thực hành.
+ Loại 2:
Kích thước phủ bì: DxRxS1xS2- 400x300x120x55mm
Kích thước lọt lòng: DxRxS1xS2- 393x287x118x53mm
Vật liệu: Nhựa PP cách điện
Màu: Trắng ngà
Cấu trúc: Đúc nguyên khối có sẵn các vị trí lỗ gá lắp mặt panel bằng bulong M4.
Hộp đỡ thiết kế nghiêng 15° so với mặt phẳng nằm ngang để module thực hành có thể đặt độc lập trên mặt bàn hoặc gá lắp trên khung gá chuẩn A4 của bàn thực hành.
> Mặt module
Loại 1: Kích thước phủ bì : DxRxC: 220x317x4mm.
Loại 2: Kích thước phủ bì : DxRxC: 400x317x4mm.
Vật liệu: Compact HPL dầy 4mm phủ melamin chống xước 2 mặt.
Màu: Mặt melamin màu kem vàng.
Chữ và hình chỉ dẫn: Khắc chìm độ sâu 0,15mm trên bền mặt module đảm bảo thẩm mỹ và độ bền. Chữ và chỉ dẫn màu đen.
> Chân cắm kết nối 4mm
24.302.1.N
24.320.2.N/ Trung Quốc
Chất liệu: Vỏ nhựa ABS, cốt đồng mạ
Kích thước lỗ cắm: phi 4mm
Kích thước mặt: phi 14mm(±5%)
Kích thước lắp đặt: Phi 12mm(±5%)
Chiều sâu lỗ cắm: 17mm(±5%)
> Chân cắm kết nối 2mm
24.103.1.N
24.103.2.N/ Trung Quốc
Chất liệu: Vỏ nhựa ABS, cốt đồng mạ
Kích thước lỗ cắm: phi 2mm
Kích thước mặt: phi 8mm(±5%)
Kích thước lắp đặt: Phi 6mm(±5%)
Chiều sâu lỗ cắm: 12mm(±5%)
2. Thông số chi tiết thiết bị

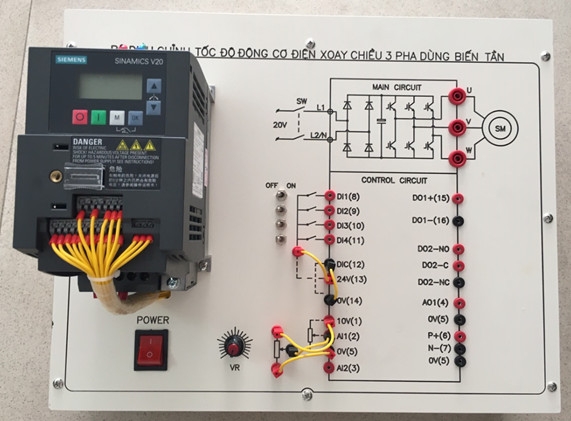

2.1. Biến tần
6SL3210-5BB17-5UV1/ Siemens
Công suất: 0.75KW
Nguồn cung cấp:1AC220 -15/+10% 47-63HZ
Dải tần số ra: 0 ... 550 Hz.
Không tích hợp sẵn bộ lọc EMC.
Kích cỡ: 184x182x169mm (HxWxD) (cao x rộng x sâu)
Giao tiếp I/O: 4DI, 2DO, 2AI, 1AO
Giao thức: FIELDBUS: USS/ MODBUS RTU
Khả năng quá tải: 150% 60s.
Cáp bảo vệ: IP20
2.2. Bộ công tắc mô phỏng đầu vào số
MTS-102/ Trung Quốc
Dòng điện, điện áp: 6A / 125V hoặc 2A / 250V
Thân bằng nhựa màu xanh
Kích thước: 13,2x35,8mm
Hai chân cách nhau: 4.7 mm
2.3. Bộ chiết áp mô phỏng đầu vào tương tự
Trở kháng: 5k
Công suất: 1W
2.4. Motor điện
GL 711-2/ trung Quốc
Công suất: 0,37Kw
Điện áp: 380V
Tần số: 50Hz
Tốc độ: ≤ 2900rpm
Loại: 3 pha
Chân đế thép sơn tĩnh điện
2.5. Aptomat bảo vệ ngắn mạch
PS45N/ Việt Nam
Chức năng bảo vệ: Ngắn mạch
Loại: MCB
Số cực: 2
Số pha: 1
Điện áp tối đa: 400V
Dòng làm việc: 16A
Dòng cắt: 4,5kA
2.6. Đèn báo pha
AD16-16E/ Trung Quốc
Kích cỡ lắp đặt: phi 16
Màu sắc: đỏ
Điện áp: 24Vdc
Điện Trở cách điện: ≥2MΩ
Tuổi thọ > 100.000 giờ
Nhiệt độ hoạt động: -25~80 độ C
III. Phụ kiện
* Dây cấp nguồn
* Dây cắm thực hành
* Tài liệu hướng dẫn
