Thiết bị bao gồm:

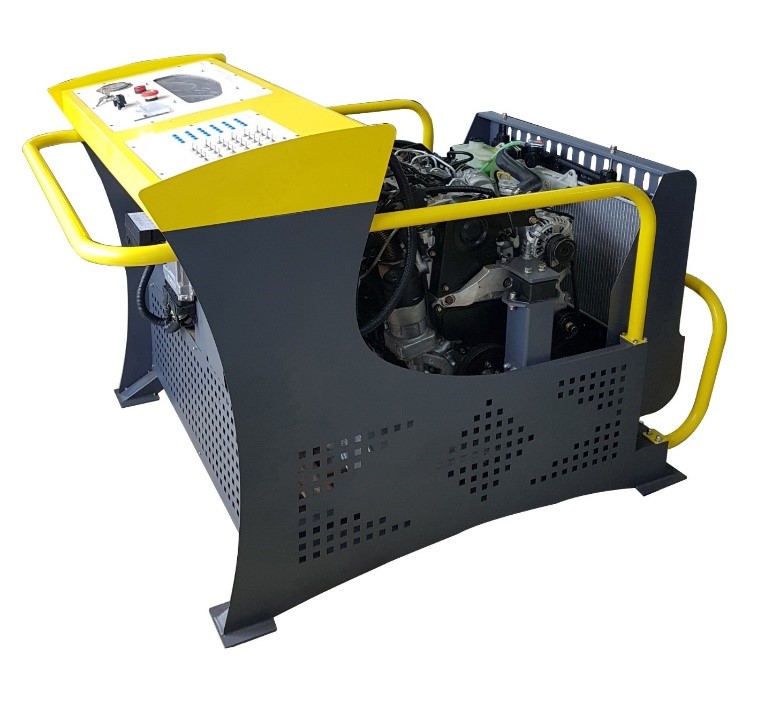

A. Mô hình động cơ Diesel 4 xylanh điều khiển phun nhiên liệu bằng điện tử CommonRail - CDI (Bosch).
Động cơ 4 kỳ, 4 xi lanh thẳng hàng D4EA. Dung tích xilanh 2.0 đầy đủ các bộ phận và hệ thống phần cơ khí máy.
Các thiết bị điện, điển tử điều khiển gồm:
01 ECU điều khiển động cơ
01 Cảm biến nhiệt độ khí nạp, lưu lượng khí nạp
01 Cảm biến vị trí bướm ga
01 Cảm biến vị trí bàn đạp ga
01 Cảm biến vị trí trục cam
01 Cảm biến vị trí trục khuỷu
04 Vòi phun dầu điều khiển điện tử
01 Cảm biến nhiệt độ nước làm mát
01 Cụm bơm cao áp
01 Cảm biến nhiệt độ nhiên liệu
01 Van điều khiển áp suất nhiên liệu
01 Cảm biến áp suất nhiên liệu
01 Công tắc áp dầu bôi trơn
01 Cụm turbo tăng áp khí nạp
01 Hệ thống bugi sấy với 4 bugi sấy
01 Giắc chẩn đoán OBD
01 Đồng hồ táp lô
01 Bơm điện và phao báo mức nhiên liệu
01 Máy khởi động
01 Máy phát điện
01 Hộp rơ le cầu chì với 6 rơ le và 11 cầu chì, có thể chuyển đổi linh hoạt giữa cầu chì và rơ le
01 Két nước và quạt két nước
01 Thùng nhiên liệu bằng Inox chống ăn mòn
01 Ắc quy khởi động
01 Bình cứu hỏa mini phòng khi có sự cố
+ Bảng panel điều khiển:
- Được gia công bằng máy cắt CNC trên chất liệu phíp compact, đảm bảo độ bền đẹp. Trên mặt panel có bố trí khoá điện, đồng hồ đo điện áp, đồng hồ áp suất nhiên liệu thấp áp và đồng hồ táp lô hiển thị thông tin hoạt động của động cơ như đèn báo áp suất dầu, mức nhiên liệu, báo nạp ắc quy, đèn Check Engine, giắc chẩn đoán điện tử OBD, công tắc khẩn cấp."
Tất cả các hệ thống hoạt động bình thường. Mô hình sử dụng hệ thống điều khiển điện tử nguyên bản theo xe với hệ thống chẩn đoán điện tử, có thể kết nối với hầu hết các thiết bị chẩn đoán chuyên dùng.
Mô hình được xử lý bề mặt, phun sơn chống rỉ, chống ăn mòn phù hợp với thời tiết khí hậu nóng ẩm ở Việt Nam. Tất cả được đặt trên khung giá sơn tĩnh điện có bánh xe để tiện di chuyển
Mô hình có kèm theo tài liệu hướng dẫn vận hành, bảo dưỡng, bảo trì mô hình.
B. Bộ tạo Pan điện tử (mô phỏng sự cố hệ thống điều khiển):
C. Hệ thống giáo trình điện tử.
1. Bộ phần mềm thực hành ảo điện động cơ Hyundai D4EA
2. Bộ phần mềm thực hành ảo cơ khí động cơ Hyundai D4EA
3. Giáo trình điện tử
