Thông số kĩ thuật:

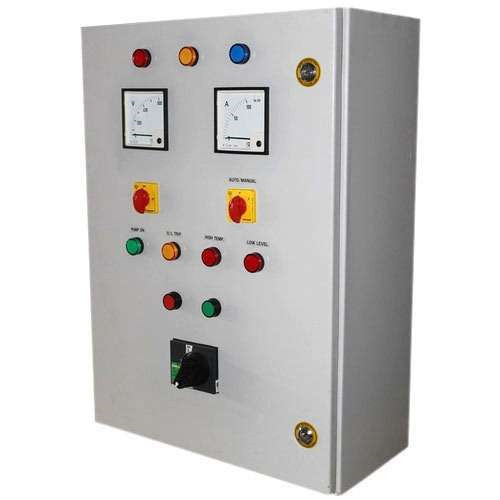

A. Tủ điện
Vật liệu: Thép sơn tĩnh điện
Kích thước: DxRxC- 800x500x300mm
Cánh 2 bản lề
Có khóa
Bên trong có panel lắp thiết bị
Cánh tủ có đột lỗ để lắp đồng hồ, đèn báo, nút nhấn…
Panel lắp thiết bị có gắn ray cài và box đi dây
B. Bộ khí cụ điện thực hành
Áp tô mát 1 pha
Dòng điện ≥ 5A
Áp tô mát 3 pha
Dòng điện ≥ 10A
Công tắc tơ
Điện áp (220÷ 380)V;
Dòng điện ≥ 9A
Rơ le nhiệt
Dòng bảo vệ: 6-9A
Công tắc chuyển mạch vôn
EZW26A/ TQ
Dòng điện/điện áp: 16A/600VAC, 7 vị trí
Đồng hồ Ampe mét
Dòng chỉ thị 10A
Đồng hồ Von mét
Chỉ thị kim
Điện áp chỉ thị 500V
Đèn báo
Phi 22, 220V
Nút nhấn
10A/220V
Nút dừng khẩn cấp
5A/250V
Rơ le bảo vệ thứ tự pha
Chức năng:
Bảo vệ mất pha
Bảo vệ đảo pha
Điện áp cấp: 3 pha 380Vac
Tiếp điểm đầu ra: 1NO + 1NC
Ith: 5A
Rơ le thời gian
Điện áp cuộn dây: 220Vdc
Dòng tiếp điểm: 5A/250Vac
Tiếp điểm trễ thường đóng mở chậm: 1
Tiếp điểm trễ thường mở đóng chậm: 1
Tiếp điểm NO: 1
Tiếp điểm NC: 1
Thời gian trễ: 0-30sec
Rơ le trung gian
Coil: 220Vac
Số tiếp điểm: 4NO+4NC
Thông số tiếp điểm:
5A-240Vac
5A-28Vdc
Rơ le bảo vệ điện áp
- Nguồn: 3 Pha (50Hz) 380VAC
- Bảo vệ quá áp: 380~460VAC, thời gian trễ: 1,5~4s (có thể điều chỉnh)
- Bảo vệ thấp áp: 300~380VAC, thời gian trễ: 2~9s (có thể điều chỉnh)
- Độ chính xác với điện áp: ±5%
- Lỗi pha: Điện áp nguồn cấp < 60%Ue và Bảo vệ thứ tự pha ≤ 2s
- Công suất tiếp điểm: AC380V 3A
- Công suất tiêu thụ: ≤ 1W
- Độ bền điện: 105 ( không lớn hơn tải định mức)
- Dải Nhiệt độ hoạt động: -5°C~+40°C
Động cơ điện 3 pha
Điện áp: 400V/600V
Công suất: 0,37Kw
Tần số: 50Hz
Chạy được đổi nối sao/tam giác
