1. Qui cách module
> Hộp đỡ module
Sử dụng một trong các loại hộp
+ Loại 1:
Kích thước phủ bì: DxRxS1xS2- 220x300x120x55mm
Kích thước lọt lòng: DxRxS1xS2- 193x287x118x53mm
Vật liệu: Nhựa PP cách điện
Màu: Trắng ngà
Cấu trúc: Đúc nguyên khối có sẵn các vị trí lỗ gá lắp mặt panel bằng bulong M4.
Hộp đỡ thiết kế nghiêng 15o so với mặt phẳng nằm ngang để module thực hành có thể đặt độc lập trên mặt bàn hoặc gá lắp trên khung gá chuẩn A4 của bàn thực hành.
+ Loại 2:
Kích thước phủ bì: DxRxS1xS2- 400x300x120x55mm
Kích thước lọt lòng: DxRxS1xS2- 393x287x118x53mm
Vật liệu: Nhựa PP cách điện
Màu: Trắng ngà
Cấu trúc: Đúc nguyên khối có sẵn các vị trí lỗ gá lắp mặt panel bằng bulong M4.
Hộp đỡ thiết kế nghiêng 15o so với mặt phẳng nằm ngang để module thực hành có thể đặt độc lập trên mặt bàn hoặc gá lắp trên khung gá chuẩn A4 của bàn thực hành.

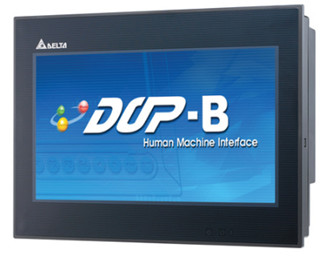

2. Màn hình cảm ứng HMI
– Kích thước: 7 inch
– Sử dụng hệ điều hành Cortex-A8 / Dual Core mới nhất
– Màn hình LCD 65.536 màu với độ sáng và độ tương phản cao
– Độ phân giải: 800×480 Pixels
– Hỗ trợ truyền thông tùy chọn: RS232, RS232/RS485, RS422/RS485, Ethernet
– Sử dụng phần mềm DOPSoft 4.0
