Thông số kĩ thuật:
A. Khả năng thực hành
Nguyên lý bộ chuyển nguồn tự động
Cấu tạo bộ chuyển nguồn tự động
Điều khiển chuyển nguồn dùng bộ điều khiển hiện thị tự động
B. Thông số kỹ thuật

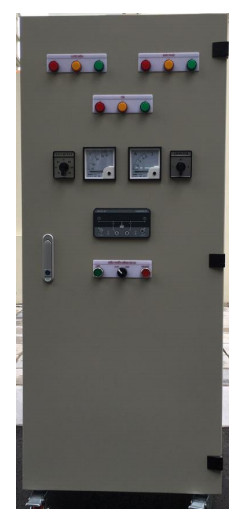

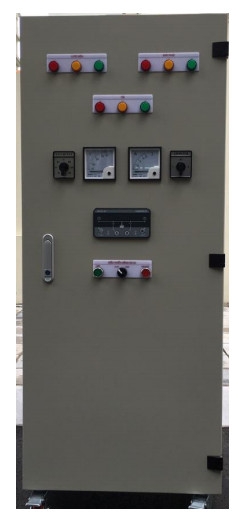

Kích thước tủ: CxRxS-1500x600x400mm có lắp bánh xe
Vật liệu: Thép dầy 1,2mm sơn tĩnh điện màu kem Thiết bị gá lắp trên các thanh ray
Thiết bị đo, đèn báo… lắp ngoài mặt tủ
Các thiết bị liên kết ra bên ngoài qua cầu đấu dây
C. Các thiết bị
> Đèn chỉ thị pha lưới điện Phi 22 - điện áp 220V Bóng xanh - đỏ - vàng
> Đèn chỉ thị pha máy phát Phi 22 - điện áp 220V Bóng xanh - đỏ - vàng
> Đèn chỉ thị pha tải Phi 22 - điện áp 220V Bóng xanh - đỏ - vàng
> Đồng hồ chỉ thị điện áp
Đo điện áp tới 500Vdc
Chỉ thị kim
> Đồng hồ chỉ thị dòng điện
Đo dòng điện tới 50/5Aac
Chỉ thị kim
> Chuyển mạch Volt U: 380Vac
7 vị trí chuyển mạch
> Bộ ATS 4 cực
OSS-61-TN 4P/ Hàn Quốc
Kiểu 4 cực
Dòng điện định mức: 100A
Kiểu gá lắp: Font type
> Bộ điều khiển ATS
ACD III/ Hàn Quốc
Bộ điều khiển ATS dùng điều khiển ATS 2 vị trí
Ngõ ra điều khiển 16A, không cần sử dụng qua relay trung gian
Điều chỉnh thời gian chuyển mạch trực tiếp trên mặt của bộ điều khiển
> Nút nhấn
> Chuyển mạch
D.Phụ kiện
> Cáp cấp nguồn lưới
> Cáp cấp nguồn máy phát
> Tài liệu hướng dẫn thực hành
